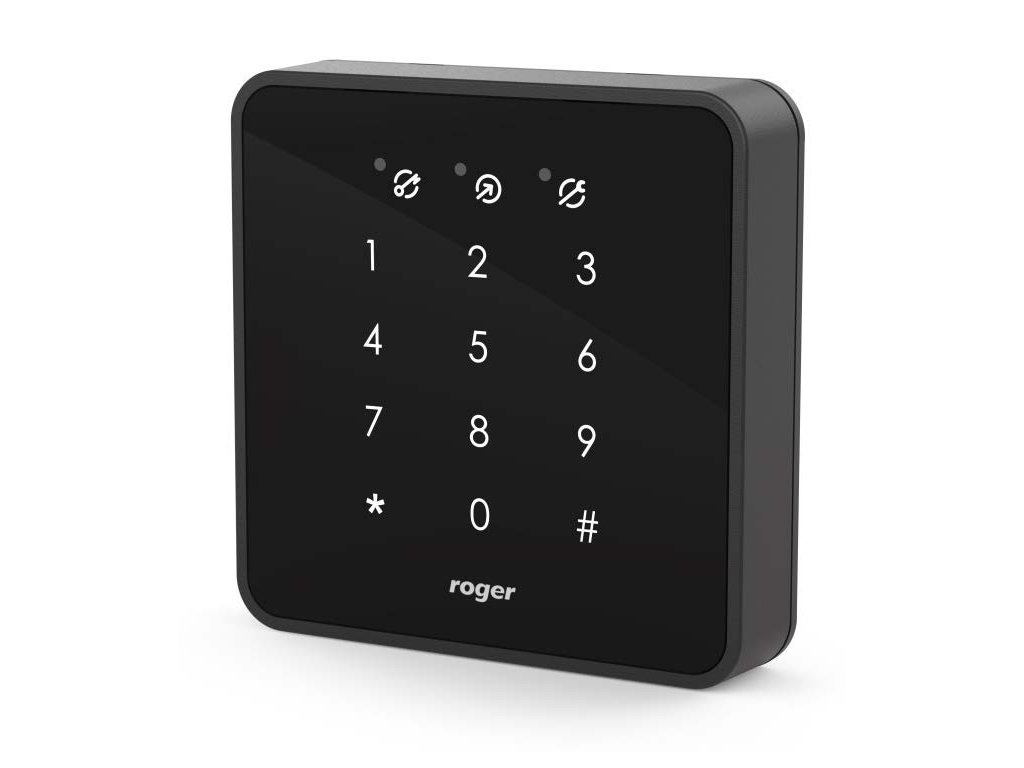

ROGER MCT82M-IO Bezkontaktní čtečka

BEZKONTAKTNÍ ČTEČKA
ROGER MCT82M-IO

Klíčové vlastnosti

• Identifikace karty a kódu
• Čtení karet ze vzdálenosti až 7 cm
• Dotyková klávesnice s podsvícením
• Tři indikátory LED
• Provoz ve standardu MIFARE 13,56 MHz
• Vnitřní provoz
• 1 reléový výstup

Účel

Čtečka určená pro provoz v systému RACS 5

Popis

Bezkontaktní čtečky MIFARE® řady MCT82M jsou zařízení určená pro provoz v systému kontroly přístupu RACS 5. Čtečky jsou podřízená zařízení pro přístupový řadič a nemohou pracovat samostatně. Komunikace s řídicí jednotkou probíhá prostřednictvím sběrnice RS485 a protokolu EPSO 3 (Roger). Adresu lze změnit pomocí nástroje RogerVDM (Windows) nebo ručně (viz část: Ruční výměna adresy). Úplné naprogramování konfiguračních nastavení čtečky lze provést pouze ze softwaru RogerVDM.

Charakteristika

• Bezkontaktní karty ISO14443A, čtení sériového čísla karty (CSN):
• MIFARE® ULTRALIGHT
• MIFARE® Classic 1k a 4k
• MIFARE® Plus
• MIFARE® DESFire EV1
• Čtení čísla programovatelné karty (PCN):
• MIFARE® Classic 1k a 4k
• Rozsah čtení až 7 cm *
• Tři parametrické vstupní linky**
• Reléový výstup 1,5 A/30 V**
• Dva tranzistorové výstupy 150mA/15V**
• Komunikační rozhraní RS485
• Tři indikátory LED
• Signalizační reproduktor
• Ovládání hlasitosti
• Dotyková klávesnice s podsvícením
• Nastavení úrovně podsvícení klávesnice
• Snímač otevření krytu a snímač odpojení od země
• Konfigurace z PC (program RogerVDM)
• Vnitřní provoz
• Označení CE

Technické údaje

• N : 10-15 VDC
• P : MCT82M ~60 mA
• Z : do 7 cm
• W : Tři vstupy elektricky připojené k +12 V přes rezistor 5,6 kΩ. Pro vedení NO a NC práh spouštění cca 3,5 V
• W jeden reléový výstup s jednoduchými kontakty NO/NC, jmenovitý proud 30 V/1,5 A DC/AC
• W dva tranzistorové výstupy s otevřeným kolektorem, zátěž 15V/150mA DC
• O izolovaný kontakt NO/NC, 50mA/24V, kontakty sepnuté při zavřeném krytu, interně připojený ke vstupnímu vedení
• K : 13.56MHz MIFARE® Ultralight, Classic (CSN a PCN), DESFire EV1 (CSN) a Plus (CSN)
• O až 1200 m mezi řídicí jednotkou a čtečkou pomocí kabelu
• S : IP41
• K : Třída II, vnitřní podmínky,
• T : -10°C- +50°C,
• W : 10 až 95 % (bez kondenzace)
• W : 85 X 85 X 22 mm
