ROPAM NeoGSM-IP-64-SET

ROPAM NeoGSM-IP-64-SET

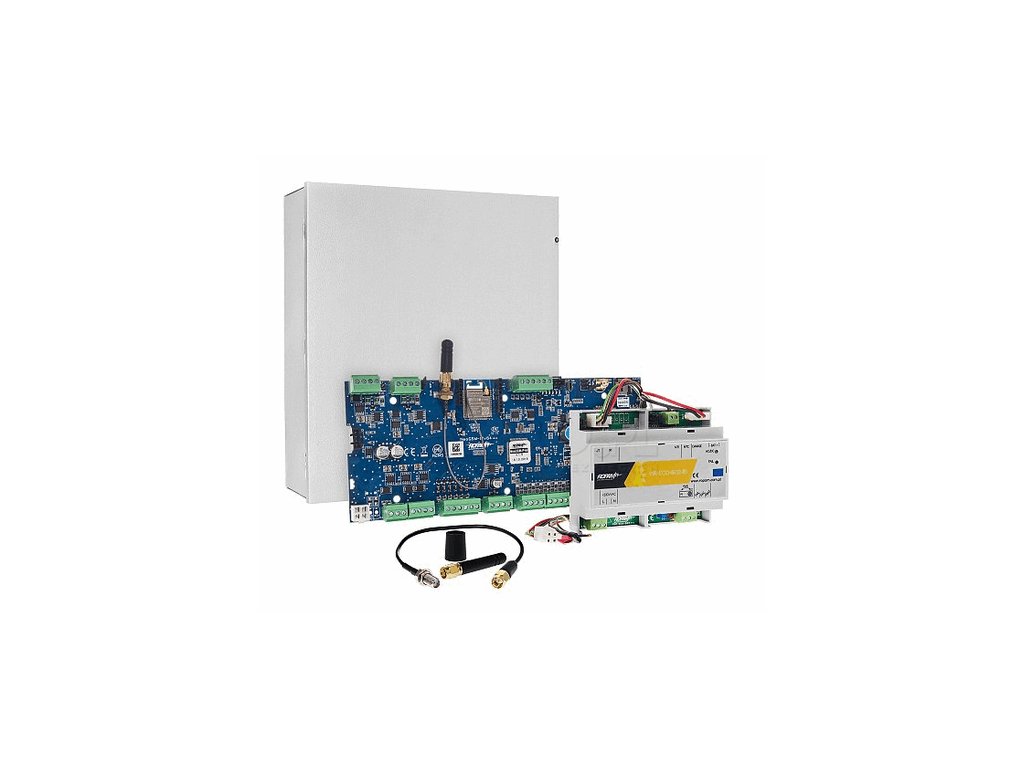

Složení sady

• ústředí NeoGSM-IP-64
• napájení PSR-ECO-5012-RS
• anténa AT-GSM-MINI
• anténní konektor AT-SMAm-20-SMAf
• bydlení O-R4D

Účel

NeoGSM-IP-64

Jedná se o kompaktní čtyřzónovou ústřednu určenou pro zabezpečovací systém Ropam. Má vestavěné moduly Wi-Fi a GSM systém je vybaven jednotkou dálkového ovládání, která umožňuje dálkové ovládání a řízení systému. Zařízení je ideální pro budování středně velkých zabezpečovacích systémů s funkcemi domácí automatizace v takových objektech, jako je dům, byt, obchod nebo malá firma. Ústředna podporuje 4 nezávislé poplachové zóny který může pracovat ve dvou pohotovostních režimech (plný nebo noční). Zařízení je vybaveno 16 programovatelných vstupů lze jej použít k připojení jakéhokoli typu detektoru. Má také 8 výstupů počet vstupů a výstupů lze rozšířit na maximálně 64 vstupů a 40 výstupů pomocí speciálních expandérů. Počet vstupů a výstupů lze rozšířit pomocí speciálních expandérů na maximálně 64 vstupů a 40 výstupů. (EXP-I8, EXP-O8). NeoGSM-IP-64 má 2 vestavěné autobusy RopamNET , ústřednu lze rozšířit o další zařízení a rozšířit tak její funkčnost. Ústřednu lze ovládat na dálku pomocí aplikace RopamNeo (Android / iOS). Zařízení je napájeno 12 V DC.

Technické parametry:

• Počet vstupů 16
• Maximální počet vstupů 64
• Zóny 4
• Maximální počet výstupů 40
• Časovače 4
• Paměť události 10000
• Maximální počet uživatelů 32
• Vestavěný modul GSM ANO
• Vestavěné připojení Wi-Fi ANO
• Řízení automatizace ANO
• Parametry linky NE, NC, EOL, 2EOL/NO, 2ELO/NC
• Certifikát EN50131 Stupeň 2
• Napájení 12V DC

Klíčové vlastnosti ovládacího panelu:

• hybridní ovládací panel: kabelový + bezdrátový systém Aero,
• vytvoření seznamu uživatelů v programu NeoGSM-IP Manager,
• podpora až 4 dotykových panelů (řada TPR-4x/4xS) nebo dotykových klávesnic (TK-4x),
• další lokální reléový výstup v každém dotykovém panelu
• iP komunikace: Primární kanál WIFI/LAN, záložní kanál GPRS (automatické přepínání),
• 4 časovače s kalendářem pro ovládání a automatizaci,
• spolupráce s napájecími zdroji PSR-ECO (úspora energie a nákladů),
• místní programování přes micro USB nebo WIFI/ETH,
• vzdálený software přes server RopamBridge (GPRS nebo IP),
• podpora kódů USSD (ovládání předplacených karet),
• pohodlné odnímatelné svorkovnice seskupené podle portů,
• 2 sběrnice RopamNET (vestavěná diagnostika sběrnice),
• možnost aktualizace softwaru přes kabel USB nebo WiFi.
•

•


Moduly Wi-Fi a GSM

Vzdálená konfigurace a oznamování událostí

Velká výhoda ovládacího panelu NeoGSM-IP je vložen modul Wi-Fi i komunikátor GSM . Výrazně usnadňují realizaci oznámení o událostech a umožňují dálkové ovládání zabezpečovacího systému a automatizačních zařízení. Základním komunikačním kanálem je kanál Wi-Fi. Další výhodou je automatické přepínání na modul GSM ústřednu lze také připojit ke kabelové ústředně v případě poruchy kanálu Wi-Fi. Ústřednu je možné připojit ke kabelovému připojení ethernetové sítě po aplikaci expandéru EXP-LAN . S ohledem na přítomnost antény Wi-Fi se doporučuje namontovat ústřednu do plastového krytu O-R3P.

Upozornění a dálkové ovládání v ústředně NeoGSM-IP-PS je realizováno pomocí:

• Mobilní aplikace RopamNeo
• SMS (až pro 8 telefonních čísel)
• PUSH - krátká zvuková upozornění, která poskytují rychlý přehled o dění na staveništi
• HLAS / CLIP - nezávislé hlasové spojení pro systémové události s hlasovými zprávami. Po použití modulu AMR-1 je možné sledovat zvuk
• E-MAIL - nezávislé zprávy pro systémové události (podpora serveru SMTP, bez SSL / TSL)
• Monitorování GPRS - spolupráce s monitorovacím softwarem Ropam server nebo se stanicí Kronos NET

Dálkové ovládání a jednoduché rozšíření

Aplikace RopamNeo

Ústředí NeoGSM-IP-64 lze snadno a pohodlně ovládat na dálku pomocí aplikace RopamNeo (Android). Výhodou aplikace je její vysoká funkčnost a intuitivní, plně přizpůsobitelné rozhraní (UI), díky němuž je správa systému jednoduchá a příjemná. Intuitivní ovládání pomocí widgety nebo hlasovými příkazy je velkým pomocníkem při konfiguraci ústředny. Uživatel má také možnost vytvářet makropříkazy, které spouštějí sekvenční posloupnosti funkcí. Pokud uživatel pracuje lokálně nebo má pevnou IP adresu s přesměrováním portů na směrovači, je používání aplikace zcela zdarma.

V aplikaci může uživatel:

• Zobrazení stavu panelu, zón, vstupů a výstupů
• Zobrazení událostí a poruch systému
• Střežení a odjištění jednotlivých zón
• Ovládání výstupů

Pokročilý mikroprocesor

Ústředí NeoGSM-IP-64 je založen na pokročilém 32bitovém mikroprocesoru (MIPS M4K), který má operační systém reálného času. Díky němu je možné ovládat mnoho rozvinutých logických funkcí, časově-logických funkcí a aritmetických funkcí, které zaručují jednoduchou konstrukci inteligentní a rozsáhlé automatizace zabezpečovacího systému. LogicProcessor poskytuje 20 nezávislých logických podmínek, 20 časových relé a 4 časovače . Výhodou je také průvodce logikou nebo editor skriptů, který umožňuje zpracovateli přesně přizpůsobit systém funkcím, které na webu vykonává.

Správce NeoGSM-IP

Ústřednu lze naprogramovat z počítače pomocí následujícího softwaru NeoGSM-IP-64 Manažer. Díky němu může instalátor jednoduše a intuitivně měnit všechny parametry systému. Přehledné uživatelské rozhraní umožňuje rychlou konfiguraci systému bez větších problémů. Programování z počítače vyžaduje fyzické připojení k ústředně, které je realizováno prostřednictvím portu miniUSB nebo připojení k síti Ethernet přes Wi-Fi nebo LAN, což umožňuje vzdálené programování prostřednictvím serveru RopamBridge.

Snadné rozšíření o další zařízení

Velká výhoda a vlastnost panelu NeoGSM-IP-64 poplašný systém lze snadno rozšířit o další zařízení, čímž se zvýší jeho funkčnost. Díky takovému řešení lze poplašný systém přesně přizpůsobit požadavkům uživatele a specifikům objektu, stejně jako zvýšit efektivitu provozu.

Příklady spolupracujících modulů:

• VSR-2 - přenos 16 hlasových zpráv o systémových událostech
• VSR-1 - přenos hlasové zprávy
• AMR-1 - poslech objektů a ověřování zvuku
• VAR-1 - integrace se systémem videotelefonu, která umožňuje konverzaci mezi dveřní stanicí a telefonem
• TSR-2 - teplotní čidlo, které umožňuje funkci termostatu GSM
• RF-4 - rádiový ovladač pro dálkové ovládání ovládacího panelu

PSR-ECO-5012-RS

Jedná se o inteligentní, vyrovnávací paměť s dohledem napájení AC-DC . Zařízení se svazkem kabelů slouží k připojení desek OptimaGSM, NeoGSM, NEO (napájecí zdroj nemá na konektorech výstupy napájení). Zařízení se vyznačuje účinností až 91 % a nejvyšší funkčností a univerzálností použití ve slaboproudých instalacích. Napájecí zdroje PRS-ECO jsou založeny na moderních integrovaných měničích napětí. Zařízení neobsahuje prvky, které způsobují největší energetické ztráty: oddělovací transformátor, usměrňovač nízkého napětí, stabilizátor nízkého napětí. Napájecí zdroj v sobě spojuje 3 funkce: regulovaný zdroj napájení, nabíječku baterií, 12V/DC nebo 24V/DC UPS.

1. Funkce a parametry střídavého/stejnosměrného napájení, blok konverze energie.

- vysoká energetická účinnost, obvykle 88 % v celém provozním rozsahu (rozsah 88-91 %)

- zvýšené galvanické oddělení PRI/SEC: 3,5kV (ostatní zdroje obvykle: 1,5kV)

- Výstupní výkon 50 W dostupný za podmínek prostředí plné třídy II

- Celkový výkon 65 W, interně vyvážený proudový zdroj

- 12VDC a 24VDC verze výstupního napětí, nepřerušitelné napájení s nízkým šumem a zvlněním

- nastavení výstupního napětí při provozu jako stejnosměrný zdroj

- elektronické a autonomní ochrany s automatickým návratem: přetížení OCP, zkrat SCP, teplota OHP, přepětí OVP, podpětí UVP

- vysoká kvalita všech výkonových komponentů

- pasivní chlazení a nízké tepelné emise

- testování 100% napájecích zdrojů při plném jmenovitém zatížení

- Technologie automatické montáže SMT a THT v rámci dostupné materiálové základny

- vysoká odolnost proti EMC a ESD pro průmyslové zařízení a nízké emise pro domácí spotřebiče

- Třída ochrany II, bez PE obvodu

- Modulární skříň DIN 6M (ABS, UL94 V-0) a vyhrazené skříně pro montáž na stěnu

2. Funkce a parametry obvodu nabíječky baterií.

- dvoufázové nabíjení baterií: konstantní proud a konstantní napětí.

- Vlastní kompenzace nabíjecího napětí pomocí teplotního čidla Kompenzace teploty +/- 3,3 [mV/°C/článek] vzhledem ke konstrukční teplotě 20 °C.

- elektronické a autonomní ochrany: ochrana proti přetížení OCP, ochrana proti zkratu SCP, ochrana proti podpětí UVP a ochrana proti přepólování baterie (RPP).

- dynamický test a diagnostika baterie pro zátěžový provoz

- funkce ochrany proti přebíjení poškozené baterie: pokročilý algoritmus měření vstupní zátěže, pokud Qbat>Qmax a není k dispozici režim nabíjení s konstantním napětím, zdroj napájení vypne nabíjení, zobrazí stav poruchy, ale ponechá baterii jako záložní zdroj napájení.

- provoz 12V olověných akumulátorů (SLA nebo AGM).

3. Provozní stav PSU (dohled) a systémová komunikace.

- konstrukce a funkce podle EN 50131-6, stupeň 2 nebo 3, typ napájení A

- mikroprocesorová diagnostika a řízení provozu napájecího zdroje

- měření základních parametrů PSU: napětí, proud, teplota

- testování a kalibrace 100 % napájecích zdrojů během výrobního procesu

- technické výstupy pro hlášení stavu: stav střídavého proudu, stav baterie a další poruchy

- Sběrnice EIA-485 ve dvou verzích komunikačního protokolu: -RN: ROPAMNet a -BN BACNet (MS/TP, dostupné verze IVQ 2012).

- dohled a komunikace se systémy NEO, VisumGSM (ROPAMNet) a automatizačními systémy BMS (BACNet).

- optická indikace provozního stavu PSU s informacemi o stavu napájení a poruchách (kódy)

- místní (jumpery) nebo vzdálená (EIA-485) konfigurace funkcí PSU

Použití:

- napájení systémů NEO, NeoGSM, OptimaGSM

- napájení pro systémy domácí automatizace

- Napájení osvětlení LED 12VDC

- napájecí zdroje pro systémy kontroly přístupu

- napájecí zdroje pro systémy průmyslové televize

- systémové napájení 12VDC

AT-GSM-MINI

Jedná se o speciální anténa GSM určené k montáži na systémové skříně s konektorem SMA. Zařízení je určeno pro použití v interiéru.

Funkce antény:

• Frekvence: dvoupásmová , 900/1800 MHz
• Konektor: SMA
• Zisk: 2 dBi
• VSWR <2,0
• Impedance: 50 Ω
• Polarizace: vertikální
• Rozměry: 12 x 55 mm
• Pracovní teplota: -20°C ÷ 60°C

AT-SMAm-20-SMAf

Je to anténní konektor vybaveny konektory SMAm i SMAf určený pro přechod z konektoru SMA-f (z desky plošných spojů, např. BasicGSM 2) na kovové pouzdro.

Vlastnosti:

• Konektory: zásuvka SMS-f, zástrčka SMA-m
• Kabel RG174
• Přechod z kovového pouzdra SMA-f na kovové pouzdro ROPAM
• Délka: 200 mm

O-R4D

Kovový kryt určený pro montážní sady s napájením PSR-ECO-2012 , PSR-ECO-5012 (lišta DIN TH35) nebo TRA-30VA/16,5 V.

Kompatibilita: BasicGSM/-PS 2 +VSR-2, MultiGSM/-PS 2 + VSR-2/VAR-1*, NeoGSM/-PS + VSR-2/VAR-1* + RF-4*+ FGR-4, NeoGSM + RF-4 + VSR-2/VAR-1*+ EXP-I8

OptimaGSM-PS + VSR-2/VAR-1+ EXP-I8 + RF-4 + AP-IP (* instalace: samolepicí kolíky).

Vlastnosti:

• 3 otvory pro anténní konektory SMA
• Rozměry: 325x305x95 / 320x300x90* [mm] (ŠxVxH, * vnitřní)
• Prostor pro baterii: 7Ah/12V nebo 18Ah/12V (SLA)
• Tamper ROPAM - mikrospínač proti sabotáži se šroubovacími konektory,
• Tamper - otevření a odpojení od země, splňuje požadavky normy PN-EN 50131,
• Materiál: ocelový plech 1 mm, barva RAL7035 (světle šedá)
• Uzavírání: šroubované x1 z přední strany skříně
• Nacvakávací objímky (čepy) namontované na vnitřní straně pouzdra
• Lišta DIN (TH35) pro montáž napájecí jednotky PSR-ECO nebo transformátoru (alternativně)

Specifikace ústředny NeoGSM-IP-64:
