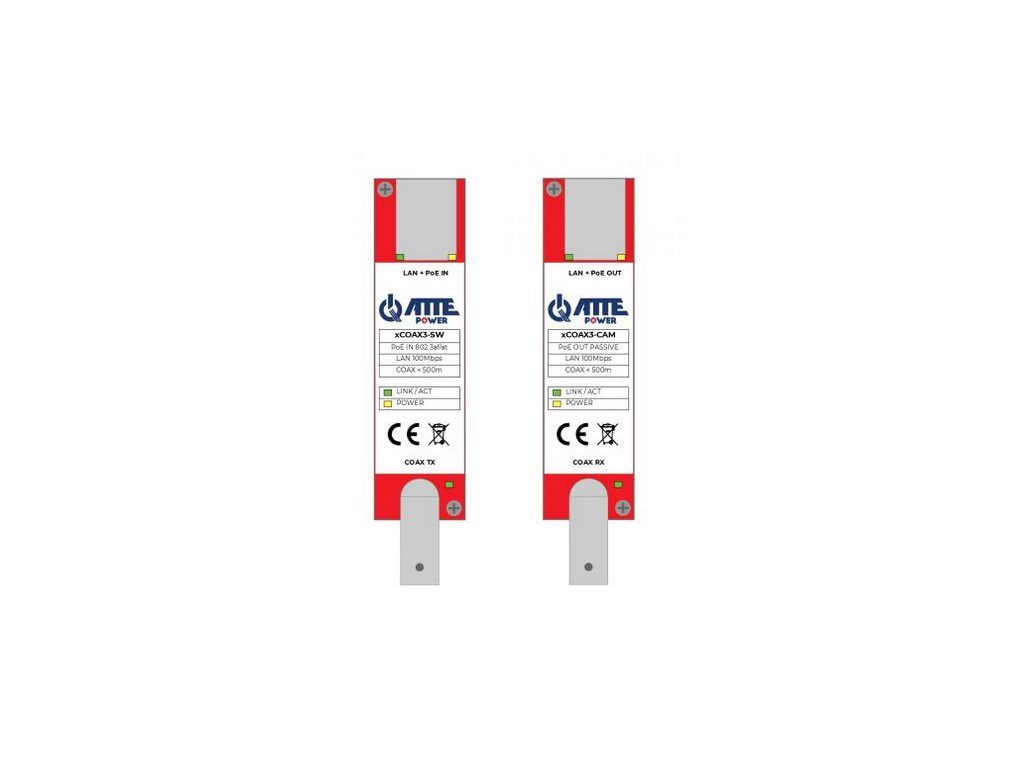

Sada aktivních převodníků pro přenos Ethernetu a PoE xCOAX3-SET
Kód: 27349
Detailní popis produktu
Sada aktivního převodníku pro přenos Ethernetu a PoE po koaxu, 1 kanál 100Mb/s, PoE IN 802.3at/af nebo pasivní (xCOAX3-SW), PoE OUT pasivní (xCOAX3-CAM), dosah až 500 m, konektory RJ45/BNC_F
xCOAX3-SET je sada aktivních převodníků pro přenos dat Ethernet a napájení PoE po typickém koaxiálním kabelu používaném při analogovém monitorování. Zařízení umožňují instalaci IP kamer PoE v místech, kde je výměna stávající koaxiální kabeláže nemožná nebo neekonomická. Modul xCOAX3-SW je napájen z libovolného switche PoE (port RJ45) a prostřednictvím koaxiálního kabelu, umožňuje obousměrnou síťovou komunikaci a napájení modulu xCOAX3-CAM . Maximální délka koaxiálního kabelu je 500 m. K portu RJ45 modulu lze připojit kameru nebo jiný přijímač PoE xCOAX-CAM na konci řádku.
Polykarbonátové pouzdro je promyšlené řešení, které zajišťuje izolaci a co nejmenší plochu. Malé rozměry umožňují širší výběr míst instalace.
Klíčové vlastnosti a funkce:
- přenosový dosah přes koaxiální kabel až do 500m při rychlosti 100Mbps
- odolnost proti poruchám a funkce hlídací pes na trase COAX
- napájení ze spínače PoE 802.3at/af nebo PoE PASSIVE (xCOAX3-SW)
- napájení přijímačů PoE 802.3at/af nebo PoE PASSIVE
- na 30W celkový výkon v celé napájecí trase
- velmi nízká spotřeba energie - 1,35W celý okruh
- malé velikosti modulů
- jasná optická indikace stavu napájení a přenosu dat
- snadné a rychlé uvedení do provozu bez konfigurace parametrů
Sada obsahuje:
- xCOAX3-SW
- xCOAX3-CAM
| Porty LAN | 1 port RJ45 100Mbps |
| Konektory | RJ-45 a BNC (samice) |
| Funkce portů 1/2 | xCOAX3-SW |
| PoE INPUT (traťové napájení): | |
| PASSIVE (až 30 W), 802.3at (až 30 W), 802.3af (až 15 W) | |
| Vývody PoE: 1,2 (V+/-) 3,6 (V+/-) a/nebo 4,5 (V+/-) 7,8 (V+/-) | |
| Funkce portu 2/2 | xCOAX3-CAM |
| PoE OUTPUT (napájení přijímačů PoE): | |
| PASSIVE (až 30 W), 802.3at (až 30 W), 802.3af (až 15 W) | |
| Vývody PoE: 4,5 (V+) 7,8 (V-) | |
| Signalizace provozu | LED port RJ45 (žlutá) - přítomno napájení |
| LED portu RJ45 (zelená) - propojení a přenos dat na trase LAN | |
| LED na konektoru BNC (zelená) - spojení a přenos dat na trase COAX | |
| Napájecí napětí | xCOAX3-SW: |
| 44 ... 56 VDC | |
| Výstupní napětí | xCOAX3-CAM (pro zařízení PoE): |
| Vout = Vin (44 ... 56 VDC) | |
| Spotřeba energie | 1,35 W (plná stopa) |
| Délka koaxiálního kabelu | < 500m - vzdálenost xCOAX3-SW od xCOAX3-CAM |
| Délka síťového kabelu | < 100 m - vzdálenost mezi PoE SWITCH a xCOAX-SW |
| < 100 m - vzdálenost xCOAX3-CAM od CAMERA | |
| Zabezpečení | Porty LAN a BNC: |
| Přepěťová ochrana | |
| xCOAX3-SW: | |
| Ochrana proti zkratu 0,7 A s automatickou rekuperací | |
| Design bydlení | Polykarbonát |
| Stupeň ochrany | IP20 |
| Provozní teplota | -25°C...+65°C |
| Rozměry | xCOAX3-SW - 106 x 21,5 x 23,8 mm |
| xCOAX3-CAM - 106 x 21,5 x 23,8 mm | |
| Hmotnost | xCOAX3-SW - 0,03 kg |
| xCOAX3-CAM - 0,03 kg |
Doplňkové parametry
| Kategorie: | Rozdělovače napájení |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.06 kg |
