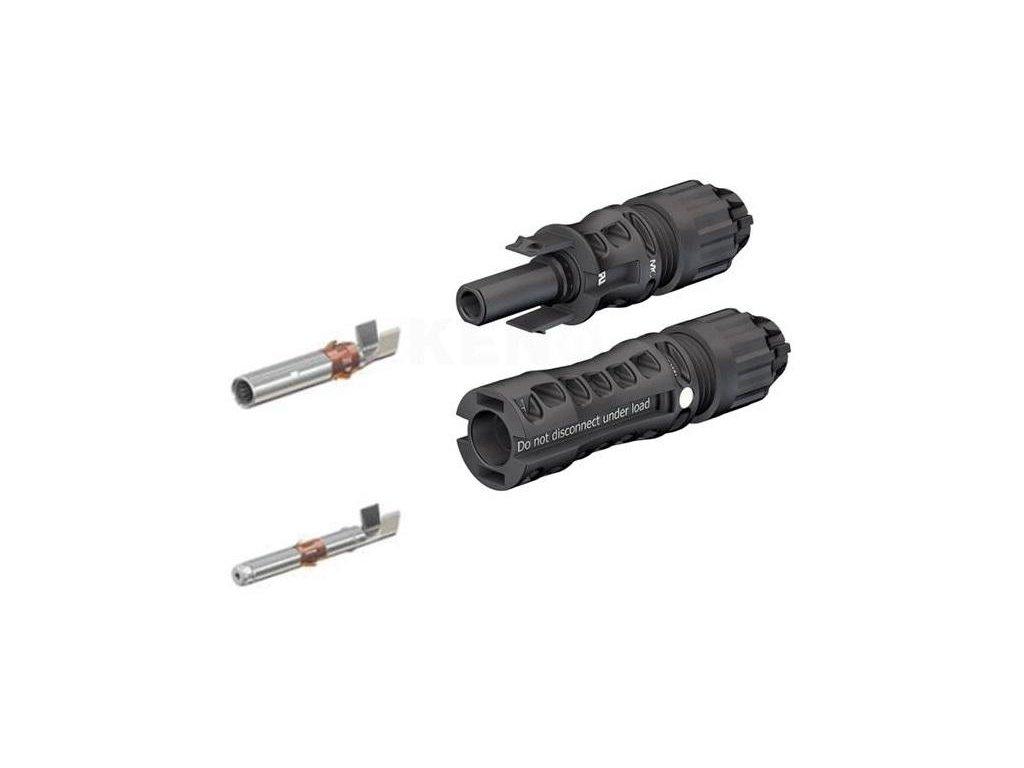

Sada konektorů Multi-Contact, Staubli MC4 EVO2, 4-6mm2

Sada konektorů Multi-Contact, Staubli MC4 EVO2, 4-6mm2

Konektory Stäubli MC4, Multi-Contact EVO2 jsou vysoce výkonné výrobky pro připojení solárních kabelů o průměru 4 mm2 a 6 mm2.

Každý, kdo je spojen s fotovoltaickým průmyslem, si spojuje výrobce i konkrétní výrobek. Zaručuje spolehlivost spojů, což je důležité zejména z hlediska požární bezpečnosti, protože hlavní poruchy a požární rizika vznikají v důsledku úspor a použití nekvalitních spojů.

• Typ kontaktu - Měděný pocínovaný banánkový konektor Ø 4 mm s pružnými prvky uvnitř pro zlepšení elektrického kontaktu - Multi-lams®
• Maximální napětí systému - 1000 V DC (IEC 62852) / 1500 V DC (2Pfg2330) / 1500 V DC (UL)
• Jmenovitý proud TÜV (85°C) - 22,5 A (pro 2,5 mm²), 39 A (pro 4 mm² a 6 mm²), 45 A (pro 10 mm²)
• Zkušební napětí - 12 kV (1000 V DC (TÜV ) / 16 kV (1500 V DC (TÜV ))
• Provozní teplota - (- 40°C... + 85°C TÜV), (- 40°C... + 75°C UL)
• Maximální provozní teplota 115 °C (TÜV )
• Stupeň ochrany - IP68 (1 týden/1 metr) / IP2X (odpojený stav)
• Kategorie přepětí / stupeň znečištění - CAT III / 3
• Kontaktní odpor - ≤ 0,2mΩ, (po cca 25 letech garantováno ≤ 0,35mΩ)
• Bezpečnostní třída - 1000 V DC: II, 1500 V DC: 0 (pro místa s omezeným přístupem)
• Typ připojení kabelu / ochrana proti odpojení - Krimpovací / klipový systém
• Materiál elektrických kontaktů - pocínovaná měď
• Izolace - PA (polyamid)
• Třída hořlavosti - UL94-VO
• Certifikáty - TÜV-Rheinland podle IEC62852 - R60111354, TÜV-Rheinland podle 2PfG2330 - R60087448, UL podle UL 6703 - E343181
• Odolnost proti vzdušným solím, stupeň 6 - (podle IEC 60068-2-52)
• Odolnost proti vzdušnému čpavku (podle DLG) - 1500h, 70°C/70% relativní vlhkost, 750pp

Porovnání teploty originálních a falešných konektorů
