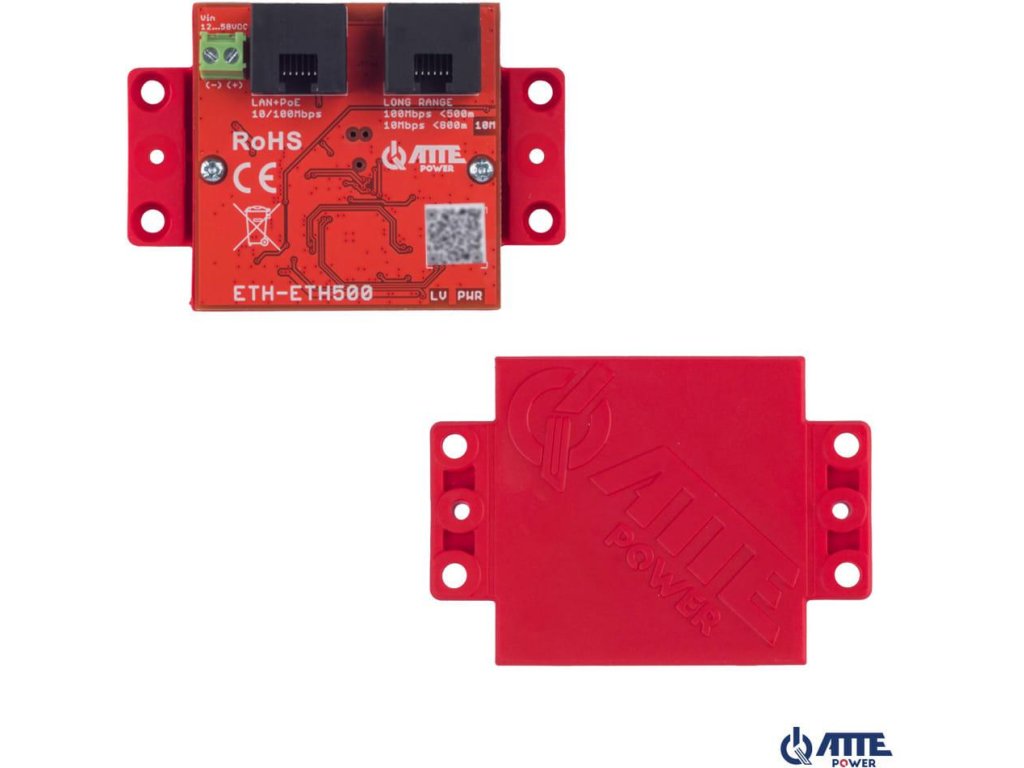

Sada převodníků ATTE ETH-ETH500-SET

Sada převodníků ATTE ETH-ETH500-SET

Účel:

ETH-ETH500-SET je sada konvertorů rozšiřujících rozsah sítě LAN s POE. Instaluje se mezi jakýkoli přepínač PoE a IP kameru s napájením PoE a umožňuje prodloužit dosah sítě až na 800 m pomocí standardního kabelu UTP. Zařízení umožňují instalaci kamer nebo jiných IP zařízení s PoE na vzdálených místech, kde je instalace další kabeláže nemožná nebo neekonomická. Poskytuje ekonomickou alternativu ke kabeláži založené na optických vláknech a samostatném napájecím vedení. Je vhodný pro instalace na velkých plochách a v místech, kde je monitorovací systém dočasný a kde jsou důležité náklady na přípravu kabeláže.

Modul ETH-ETH500 napájí se z libovolného switche PoE (port RJ45) a poté prostřednictvím kabelu UTP umožňuje obousměrnou síťovou komunikaci a napájení modulu ETH-ETH500 společně s připojenou kamerou. Maximální délka kabelu v trase LONG RANGE je 800 m. K portu RJ45 modulu ETH-ETH500 na konci vedení lze připojit kameru nebo jiný přijímač PoE. Zařízení lze volitelně napájet ze šroubovacích konektorů POWER.

Montáž několika způsoby:

Jednotka má velmi malé rozměry, které umožňují její snadnou integraci do malých prostor. Díky tomu je možné přístroj instalovat do libovolné skříně, ale nejpohodlnější způsob montáže je do vyhrazených skříní a montážních desek řady ABOX, které jsou vybaveny systémovými děrovacími otvory v rastru 10,8 mm. Toto systémové řešení umožňuje montáž vybraných zařízení ve svislé nebo vodorovné poloze do libovolné děrované části skříně nebo montážní desky. Pomocí přídavného adaptéru lze zařízení instalovat na lištu TH-35.

• s montážními čepy na mřížce 10,8, která se používá ve všech skříních ABOX
• přišroubováním dalších otvorů do libovolného rovného povrchu
• s montážní deskou ADD-RACK2U1 nebo ADD-RACK2U2
• s přídavnými příchytkami na lištu TH35 (DIN) ADD-TH35

Příklady aplikací:

• Příklad použití ETH-500-SET jako síťový extender LAN+PoE až 250 m UTP cat.5,
• Příklad použití ETH-500-SET jako síťový extender LAN+PoE do 500 m UTP cat,
• Příklad použití ETH-500-SET jako síťový extender LAN+PoE až 800 m UTP cat,
• Příklad použití ETH-500-SET jako síťový extender LAN+PoE až 250 m UTP cat.5 pro 3 kamery,
• Příklad použití ETH-500-SET jako LAN+PoE extender až 500m UTP cat.5 pro 2 kamery,
• Příklad použití ETH-500-SET jako LAN extender do 800m UTP cat,
• Příklad použití APT-4-11 jako extender s ETH-ETH500-SET

Technické specifikace:

• Celkový počet portů: 4 porty PoE, 2 šroubovací svorky
• Porty PoE IN/OUT: LAN + PoE
• Porty LAN 10/100 Mb/s: LAN + PoE, LAN + PoE DLOUHÝ ROZSAH
• Porty LAN s dlouhým dosahem: LAN + PoE DLOUHÝ DOSAH
• Vstupní napětí: Vin PoE - 44 ... 58 V, Vin - 12 ... 58 V
• Výstupní napětí PoE: Vout = Vin
• Spotřeba energie: 1,35 W (plná stopa)
• Délka kabelu s dlouhým dosahem: <250m - UTP 100 Mbps Maximální výkon 50W PoE <500m - UTP 100 Mbps Maximální výkon 25W PoE <800m - UTP 10 Mbps Maximální výkon 15W PoE
• Signalizace šířky pásma sítě LAN: LED 10Mb - přenos LAN na trase LONG RANGE rychlostí 10Mb/s
• Signalizace napájení: LED PWR (bílá) - napájení je k dispozici
• Signalizace PoE: LED portu RJ45 (žlutá) - přítomnost napájení PoE
• Indikace přenosu: LED portu RJ45 (zelená) - propojení a přenos dat v cestě LAN
• Rozsah provozních teplot: -25°C...+65°C
• Rozměry (v x š x h): 51(73) x 51 x 21 mm
• Hmotnost: 0,026 kg
• Stupeň krytí: IP20
• Konstrukce pouzdra: Univerzální montážní základna
• Montáž: Montážní kolíky, k dispozici jsou další adaptéry pro TH-35 a RACK lištu
• EAN kód: 5902143691471
• Kód PKWiU: 26.30.23.0
• Kód HS: 8517 62
• Kód CN2020: 8517 62 00
