SHINEWAYTECH REFLEKTOMETR P31C PON OTDR, SM, 1310/1550/1625nm

REFLEKTOMETR SHINEWAYTECH
P31C PON OTDR, SM, 1310/1550/1625nm

Klíčové vlastnosti

• Typ vlákna: SINGLEMODE (SM)
• Vlnová délka: 1310 / 1550 / 1625 nm
• Dynamický rozsah: 38 / 37 / 37 dB
• Mrtvá zóna: EDZ: 0,8 m, ADZ: 4,5 m
• Aktivní filtr pro měření vedení
• Funkčnost měřiče optického výkonu PON
• Konektor: FC/PC vyměnitelné SC, ST
• Provozní doba: až 8 hodin (režim baterie)

Účel

Nabízený výrobek je navíc vybaven laserovým zdrojem světla a rozhraním pro připojení volitelného modulu MCI100 (modul slouží ke kontrole stavu nečistot a trhlin v kování). Uživatelé mají k dispozici také program TraceManager, který umožňuje analyzovat a upravovat soubory měření. Je možné vygenerovat a připravit výtisk kompletních testů. Uživatelské rozhraní je v angličtině.

Popis

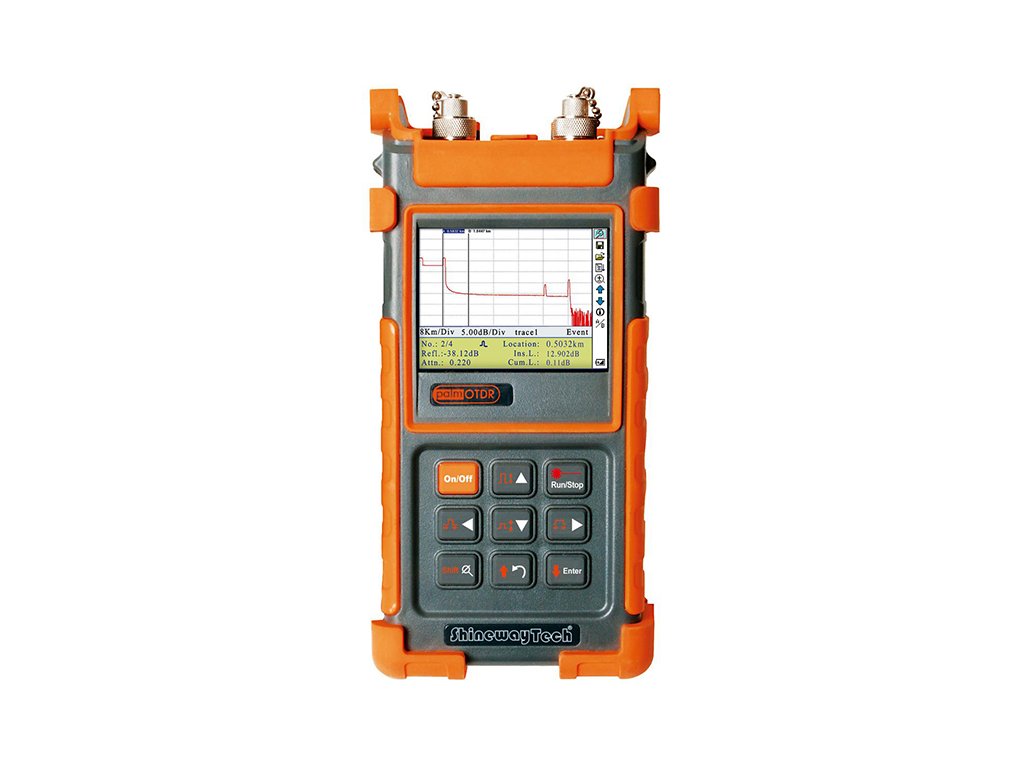

ShinewayTech palmOTDR P31C je optický reflektometr určený pro pasivní optické sítě (PON), pracuje s pásmy 1310 / 1550 / 1625 nm. Dynamický rozsah výkonu je 38 / 37 / 37 dB, vestavěná paměť umožňuje uložit 1000 měření. Zařízení umožňuje lokalizovat chyby, měřit ztráty a odrazy, detekovat spoje, ohyby, konce vláken a jejich délky. Reflektometr je kompaktní, váží pouhý 1 kg a lze jej snadno ovládat jednou rukou. Uživatelské rozhraní se snadno používá a výsledky testů se zobrazují graficky. Zařízení je vybaveno portem USB pro komunikaci. Soubory měření se ukládají ve formátu Bellcore (*.sor).

Technické specifikace

• Vlnová délka : 1310 / 1550 / 1625 nm (± 20 nm)
• Dynamický rozsah : 38 / 37 / 37 dB
• EDZ : 0,8 m
• ADZ : 4,5 m
• Rozsah vzdáleností 0,3, 1,3, 2,5, 5, 10, 20, 40, 80, 120, 160, 240 km
• Šířka impulzu : 5 ns, 10 ns, 100 ns, 300 ns, 1µs, 2,5µs, 10µs, 20µs
• Přesnost měření : ± (1m + 5*10^5 * vzdálenost)
• Přesnost měření tlumení : ± 0,05 dB
• Přesnost měření odrazu : ± 4 dB
• Kapacita paměti : 1000 měření
• Optický konektor : FC/PC (zaměnitelné SC, ST)
• Konektor pro komunikaci : USB
• Napájení : baterie NiMH
• Životnost baterie : 8 hodin nepřetržitého provozu 20 hodin v pohotovostním režimu
• Přípustná provozní teplota : Od -20 do 50 °C
• Přípustná teplota skladování : Od -40 do 70 °C
• Přípustná vlhkost vzduchu : 0 % až 95 % nekondenzovatelné
• Hmotnost : 1 kg
• Rozměry : 220x110x70 mm
