Širokopásmový převodník Inverto

Širokopásmový převodník Inverto

Klíčové vlastnosti

• Nízký šum, kompatibilní s DVB-S2 (HDTV)
• Nízká hladina hluku
• Nízká spotřeba energie
• Vysoká křížová polarizační izolace
• Vysoká frekvenční stabilita
• Větší odolnost proti rušení 4G

Účel

Přijímá jakýkoli satelitní signál v pásmu Ku a generuje signál pro dvě polarizace: horizontální a vertikální.

Popis

Širokopásmový konvertor Inverto byl vytvořen s cílem uspokojit rostoucí poptávku satelitních operátorů po zajímavých řešeních pro komunitní instalace a instalace Multi-tuner Home Gateway. Převodník poskytuje vynikající VF výkon v celém frekvenčním rozsahu (L-pásmo) v průběhu času. Je založen na jediném lokálním oscilátoru 10,4 GHz a má dva výstupní porty (vertikální a horizontální), což nám v kombinaci s vyšší odolností proti pozemnímu a 4G rušení dává doporučitelný produkt, který byl vyroben podle přísných průmyslových standardů kvality. To znamená, že splňuje přísné technické požadavky. Širokopásmový konvertor Inverto je ideálním řešením, které umožňuje efektivně přijímat jeden satelit a následně jej distribuovat do domácích RTV/SAT zásuvek nebo do kompatibilních širokopásmových multipřepínačů Unicode II (dCSS).

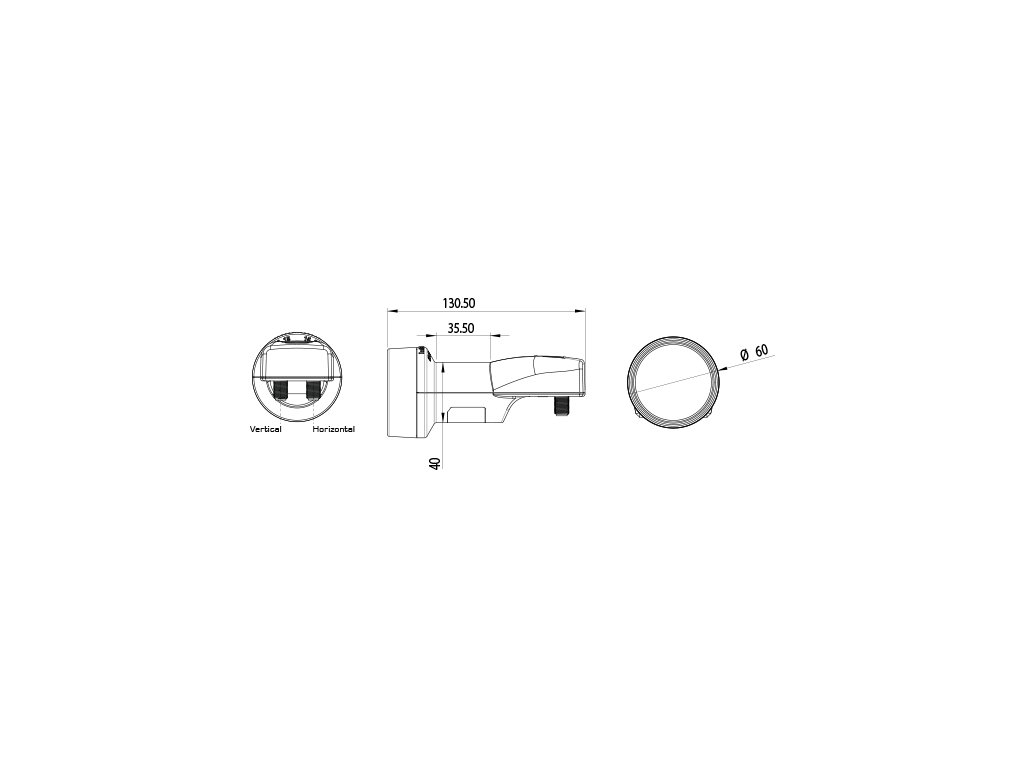

Rozměry

Technické specifikace

• Širokopásmová šířka pásma I/O : 10.70 ~ 12,75 GHz
• Frekvenční rozsah O / P : 300 ~ 2350 MHz
• Frekvence LO při 25 °C : 10,4 GHz ± 1 MHz
• LO Teplotní oscilace (-30 ~ + 60 °C) : 10,4 GHz ± 2 MHz
• Fázový šum LO : -80 dBc / Hz při 10 kHz
• Maximální hlasitost dB : max. 1dB
• Zisk z konverze : 50 dB ~ 60 dB
• Diverzita zisku : 5 dB (max.)
• Zvýšení likvidity (27 MHz) : ± 0,5 dB / 27 MHz
• Ústup příčné polarizace : 22 dB (min.)
• Odmítnutí obrazu (8,05-10,1 GHz) : 40 dB (min.)
• P1dB : 0dBm (min.)
• O / P VSWR : 2,5: 1 (max.)
• O / P Nepravdivé : -60dBm (max.)
• Napájení DC 10-10V max. mum : max. 150 mA.
• Průměr podávacího kolíku : 55 mm
• Průměr krku : 40 mm
