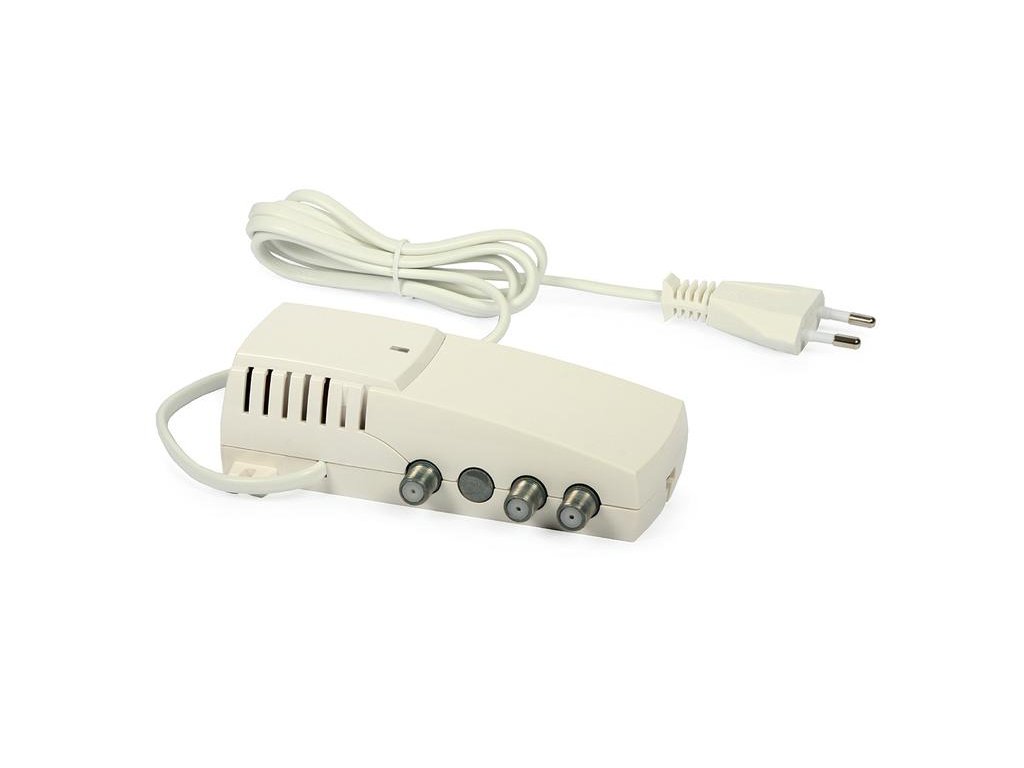

Stavební zesilovač HA-024 Terra

Stavební zesilovač HA-024 Terra

Účel

Zesilovač HA-024 Terra je určen k zesílení rozhlasových a televizních signálů FM. Je vybaven přepínačem pro nastavení zisku a sklonu

Sada obsahuje:

• Stavební zesilovač HA-024 Terra

Popis

Zesilovač HA-024 R82292 je nástupcem oblíbeného modelu HA-024. Oproti svému předchůdci byl přepracován a je zde možnost volby dvou úrovní zesílení signálu pomocí přepínače. Zesilovač lze úspěšně použít jak v malých soukromých instalacích, tak ve středně velkých komunitních anténních instalacích.

V elegantním a moderně vyhlížejícím krytu se nachází zesilovač spolu s napájecím zdrojem. Má potenciometry pro nastavení zisku a sklonu a přepínač pro změnu zisku z 18-20 dB na 27-30 dB. Vestavěná předkorekce sklonu (předkorekce charakteristiky kabelu) kompenzuje rozdíl v útlumu kabelu při vyšších frekvencích. Zesilovač má vstupní a výstupní konektor a testovací konektor -30 dB.

Výhody produktu jsou:

• skříň litého zesilovače uzavřená v moderní plastové skříni CabrioLine,
• přepínání mezi stupni zesílení,
• dodatečné plynulé nastavení zesílení,
• plynulé nastavení sklonu zesilovací charakteristiky,
• vestavěný testovací výstup -30 dB.

Technická specifikace:

• Frekvenční rozsah [MHz]: 47 - 862
• Zisk (přepínač) [dB]: 18-20 / 27-30 (vestavěná korekce sklonu)
• Nastavení zisku [dB]: 17
• Nastavení sklonu [dB]: 17
• Plochost odezvy [dB]: +/- 0,5
• Potlačení vstupního a výstupního reflexu: > 14 dB při 40 MHz - 1,5 dB/oktávu, ale ne méně než 10 dB
• Výstupní úroveň CTB (EN50083-3) [dBμV]: 97
• Útlum testovacího konektoru [dB]: -30
• Činitel hluku [dB]: 8,5
• Napájení / spotřeba energie [W]: AC 230V 50 Hz / 3,5W
• Rozsah provozní teploty [st C]: -20...+50
• Rozměry (v balení) [mm]: 133x73x39
