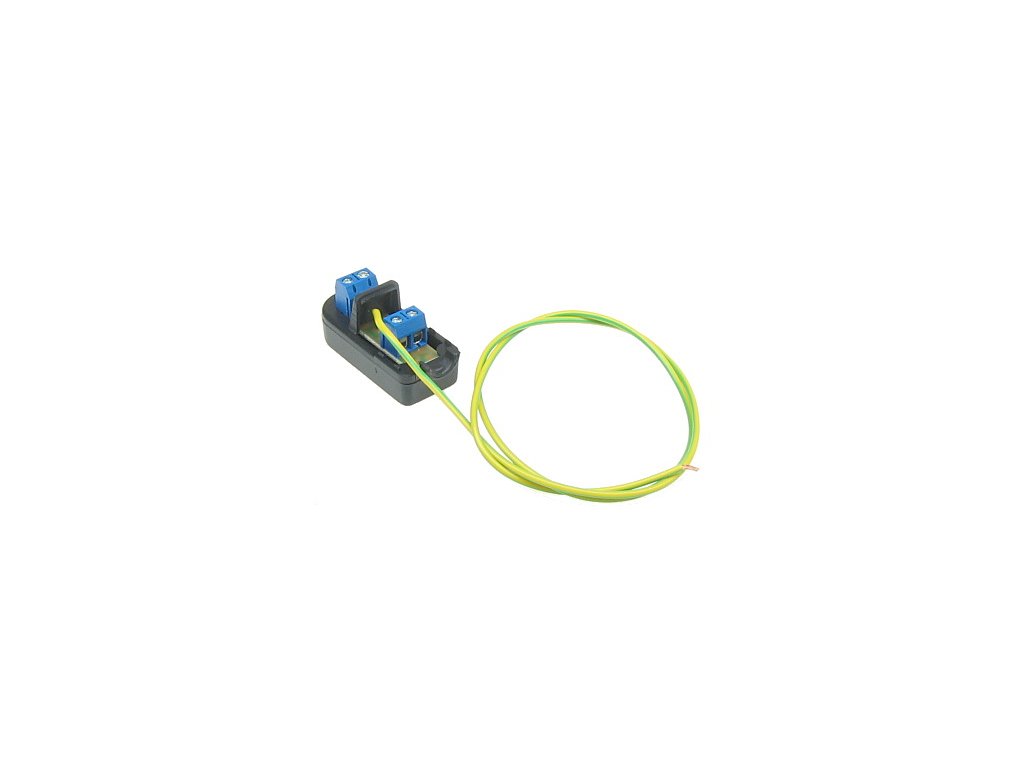

SVODIČE PŘEPĚTÍ OPV-1S
Kód: 8847
Detailní popis produktu
VIDEO SVODIČ PŘEPĚTÍ
OPV-1S
SYMETRICKÁ LINIE
POPIS OBJEKTU
Naše statistiky shromážděné za mnoho let služby ukazují, že přibližně 25 % škod na elektronických zařízeních je způsobeno přepětím vytvořeným elektromagnetickým polem vzniklým při blízkém úderu blesku. Diodový svodič přepětí OPV-1S účinně chrání symetrická přenosová vedení videa tím, že umožňuje vybití malého přepěťového proudu do země, čímž zajišťuje řádnou ochranu elektronických video zařízení. Zařízení je určeno pro aplikace, kde se videosignál přenáší diferenciálně, např. po kroucené dvojlince. OPV-1S nezpůsobuje žádnou ztrátu kvality videosignálu a jedná se o pasivní zařízení, které nevyžaduje napájení.
POZOR! Před instalací si přečtěte následující doporučení
Připojovací práce se nesmí provádět za bouřky. OPV-1S by měl být připojen k dobrému uzemňovacímu systému. Omezovač by měl být umístěn co nejblíže chráněnému zařízení.
TECHNICKÁ SPECIFIKACE
- Ochranné napětí (vodič/vodič) : > 2.4V
- Ochranné napětí uzemnění (vodič/zem) : > 18.4V
- Doba jízdy : 15ns
- Maximální hodnota proudového impulzu (t=8,3 ms) : 30A
- Uzemnění : nepřímo, po kabelu
- Typ konektoru I/O : 2 x kabelové svorky
- Provozní teplota / relativní vlhkost : -50ºC ... 55ºC / < 95 %
- Rozměry (š x v x h) / hmotnost : 18g
SCHÉMA PŘIPOJENÍ
Připojení OPV-1S podle níže uvedeného schématu umožňuje chránit monitor
Pro úplnou ochranu všech zařízení připojených k vedení před přepětím by mělo být použito následující schéma:
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.02 kg |
| Chráněná linka: | RS485 |
| Počet kanálů: | 1 ks. |
| Rozměry v mm (š x v x h): | B.D. |
| Typ konektoru: | Kabelové svorky |
