TELEMETRIE CAMSAT CD04 1234

TELEMETRICKÝ SYSTÉM
CAMSAT CD-04
WIRELESS
K OVLÁDÁNÍ KAMER

KLÍČOVÉ FUNKCE

• 10 nezávislých provozních kanálů
• nastavitelný vysílací výkon 500 mW
• přenosové rychlosti od 1200 do 9600b/s
• bezproblémový obousměrný přenos (poloviční duplex)
• provoz v pomalém a stabilním pásmu 869 MHz
• plynulý provoz bez zpoždění
• přenos transparentní pro použitý protokol
• nevyžaduje optickou viditelnost antén
• možnosti retranslace signálu
• vnější plášť
• rychlá a snadná instalace

APLIKACE

• obousměrný přenos protokolu RS485, RS232 a TTL 5V
• ovládání kamer PTZ
• ovládání DVR
• vzdálená správa poplašných a protipožárních systémů.

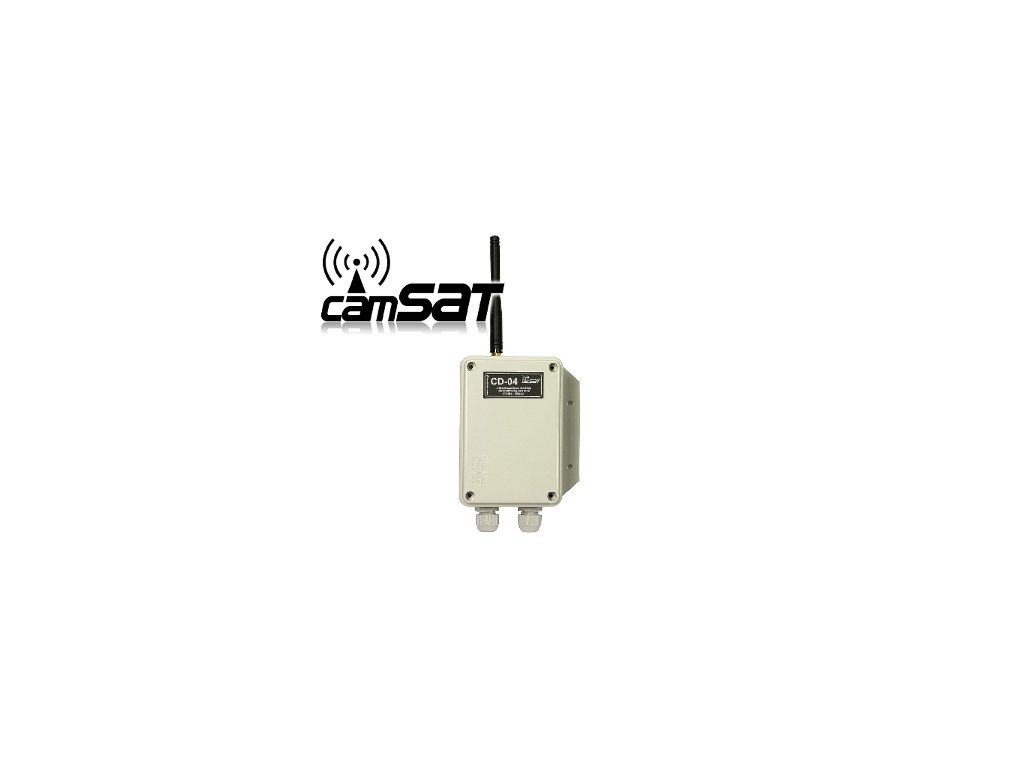

Profesionální telemetrický modul CAMSAT CD 04 s výkonem 500 mW, pracující v pomalém pásmu ISM 869 MHz, umožňuje bezdrátový provoz pokročilých PTZ kamer a DVR na vzdálenost až 6 km. Provádí obousměrný telemetrický přenos (poloduplexní), který je vyžadován u většiny kamer PTZ (např. funkce alarmu z kamer nebo potvrzení přijatých příkazů).

Systémy CAMSAT CD04 jsou navrženy tak, aby splňovaly všechny požadavky na instalace CCTV a moderní automatizaci. Lze je snadno kombinovat se systémy CAM5816h, TCO5807h a dalšími bezdrátovými video zařízeními. Modul CD04 dokonale nahrazuje kabelové spoje, protože nijak neomezuje řídicí funkce. Podporuje všechny druhy kamer PTZ a rekordérů vybavených libovolným protokolem s rozhraním RS485 nebo RS232.

TECHNICKÁ SPECIFIKACE

• Provozní frekvence : 869.40...869,65 MHz
• Power : přepínatelný 200mW / 500mW
• Rozsah : 6 km
• Dostupný počet kanálů : 10
• Video rozhraní : RS485, RS232, TTL 5
• Rychlost přenosu : 1200, 2400, 4800, 9600b/s
• Citlivost : -115 dBm
• Impedance : 50 Ω
• Modulace : RC2FSK
• Napájení : DC 10...15V 400mA
• Provozní teplota : -20...+55°C
• Aplikace : Externí
• Rozměry : 80x120x75 mm

SYSTÉM PRACUJE S PROTOKOLY, JAKO JSOU:

PELCO-D, PELCO-P, LG Multix, D-max, VICON, GANZ, SAMSUNG, COP-2, Santachi, PANASONIC, Longcomity, HUNDA600, LILIN, VICON, MOLYNX, KALATEL, VCL, Reserved, ALEC, COP-1, Ultrak, BOSCH Bi-phase (s přídavným převodníkem), ARITECH, Sensormatic, Baxal, Dynacolor
