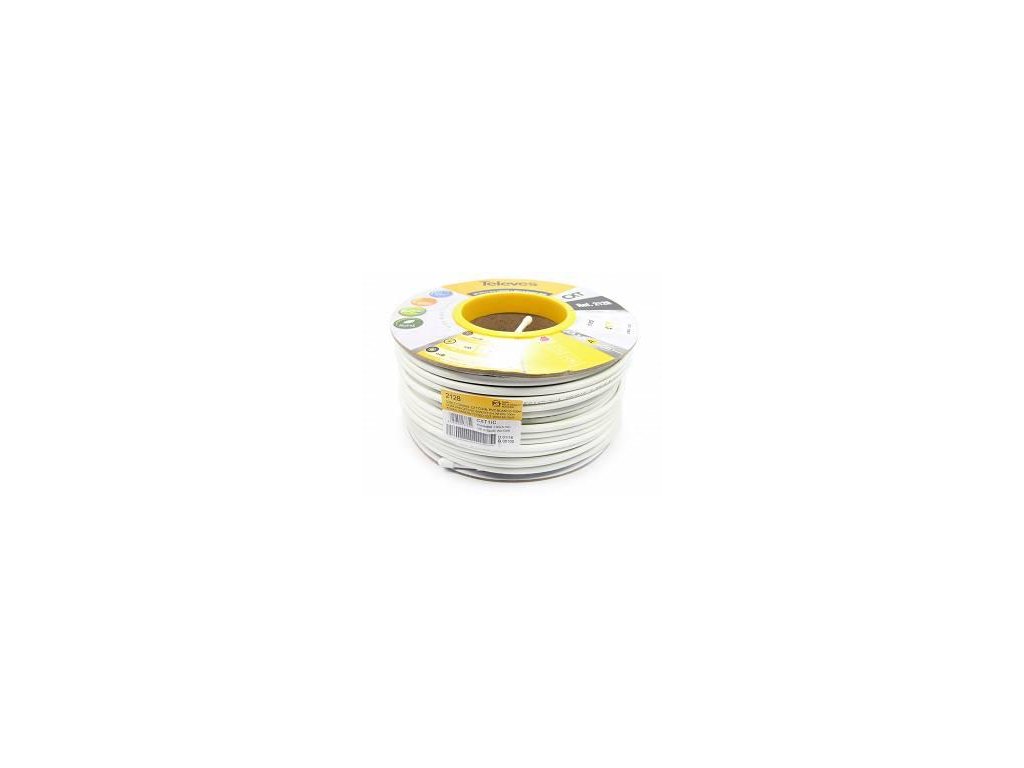

TELEVES CXT 1.02 CU 79% PVC VODIVÝ KABEL ref. 2128 - role 100 m (vnitřní)

TELEVES CXT 1.0 CU 79% PVC KONDUKČNÍ KABEL ref. 2128 - role 100m

Účel

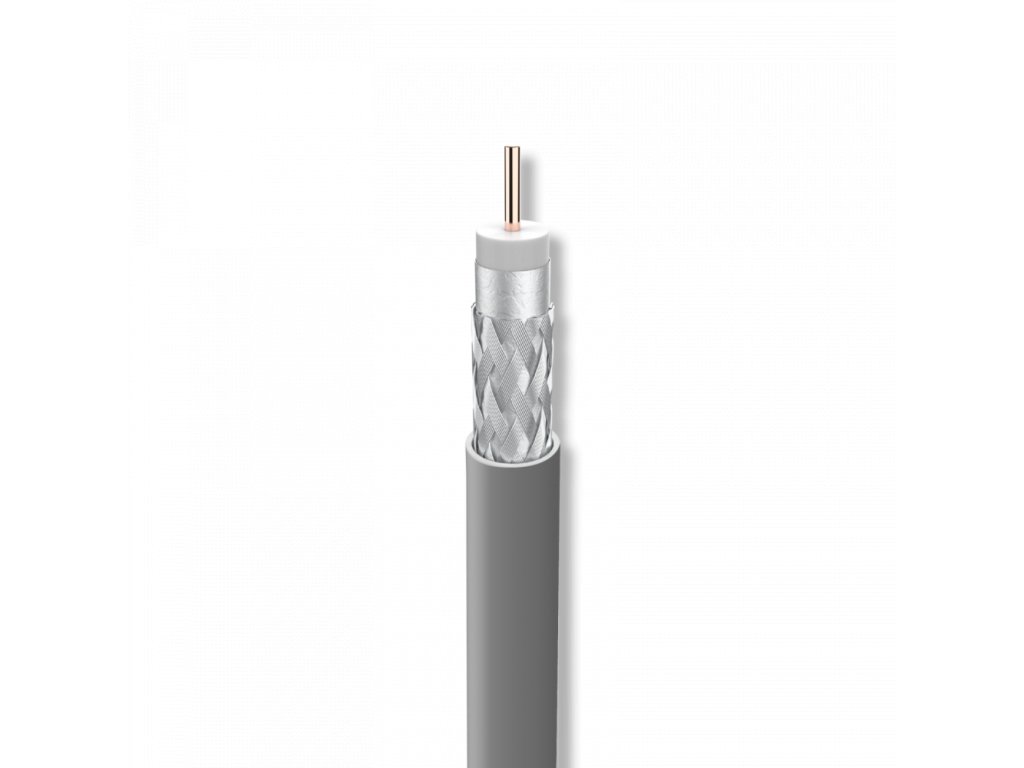

Koaxiální kabel RG-6 s měděným vodičem a hliníkovým opletením (Cu/Al). Vynikající pokrytí copu (79 %). Kabel 19AtC , dvojité stínění, vnější plášť: LSFH.

Charakteristické rysy:

• Měděný vnitřní vodič (vodič)
• Stínění třídy A
• Euroclass Dca-s2,d2,a1

Obecná charakteristika

• Vnější kryt LSFH, šedý
• Typická impedance: 75 Ohm
• Dřevěná role: 250 m

Dvojitě stíněný koaxiální kabel třídy A

Díky 2 vrstvám stínicí fólie poskytují tyto kabely vysoké stínění (vysoké pokrytí opletením).

Jeho konstrukční vlastnosti zajišťují shodu s třídou A. Vyhovuje normě EN 50117:

• 5 - 30 MHz => TI < 5 mΩ/m
• 5 - 1000 MHz => SA > 85 dB
• 1000 - 2000 MHz => SA > 75 dB
• 2000 - 3000 MHz => SA > 65 dB

kde přenosová impedance (TI) určuje účinnost stínění při nízkých frekvencích a útlum stínění (SA) se určuje mezi 30 a 3000 MHz.

Specifikace:

Výrobce TELEVIZE č. 2128, třída A

Třída nehořlavosti: Eca

Použití interní

Vnitřní průvodce měděný drát [CU] - Ø1,0

Dielektrikum fyzikální pěna PEE, přírodní barva - Ø4,50 Externí průvodce:

Vnitřní fólie: hliníková fólie [ALU-PET]

Vnější plášť: opletení z hliníkového drátu, optické pokrytí 79 %

Kabát PVC - Ø6,5

Účinnost stínění > 75 dB

Koeficient šíření -

Stejnosměrný odpor:

Vnitřní vodič: <23 Ω/km

Vnější vodič: <23 Ω/km

Potlačení reflexe -

Vlnová kapacita 54 pF/m

Frekvence:

Tlumení:

200 MHz 0,09 dB/m

500 MHz 0,14 dB/m

800 MHz 0,19 dB/m

1000 MHz 0,21 dB/m

1350 MHz 0,25 dB/m

1750 MHz 0,29 dB/m

2050 MHz 0,32 dB/m

2300 MHz 0,35 dB/m

Sada obsahuje

• 100 x TELEVES CXT 1.02 CU 79% PVC VODIVÝ KABEL ref. 2128 - 1m (vnitřní) 33068M1
