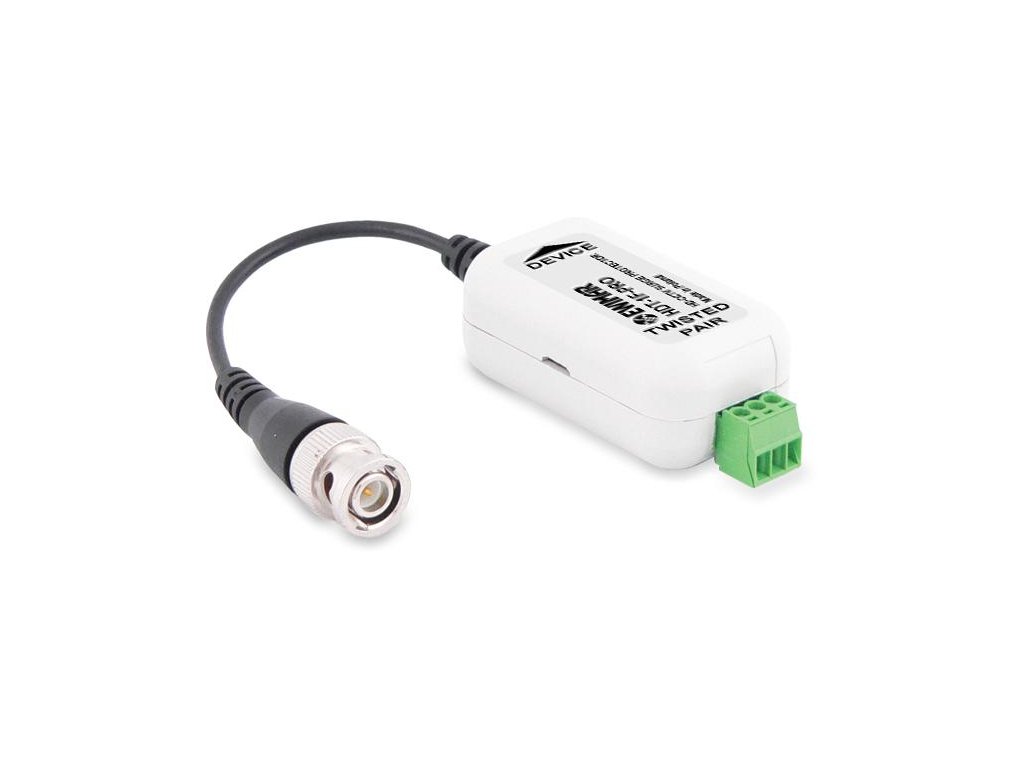

UTP převodník / přepěťová ochrana pro kamery AHD, HD-CVI, HD-TVI EWIMAR HDT-1F-PRO
Kód: 16411
Garance doručení
nepoškozeného zboží
Technicka podpora
Neváhejte nás kontaktovat rádi Vám pomůžeme. +420 721 767 966
Ověřený obchod
Více než 2000 zákazníků nás doporučuje na základě recenzí.
Vlastní sklady
Přes 1 500 000 produktů na našich skladech
Detailní popis produktu
HDT-1F-PRO je vysoce kvalitní převodník (transformátor), který upravuje impedanci kabelu UTP na koaxiální kabel.
Je určen pro vysokofrekvenční přenos, který se používá k přenosu videa s vysokým rozlišením z průmyslových kamer ve standardech AHD, HD-CVI, HD-TVI / Turbo HD
Je určen pro vysokofrekvenční přenos, který se používá k přenosu videa s vysokým rozlišením z průmyslových kamer ve standardech AHD, HD-CVI, HD-TVI / Turbo HD
Převodník používá vysoce kvalitní tlumivku s amorfním jádrem, která díky svým lineárním vlastnostem umožňuje přenášet signály až do frekvence 42 MHz.
Vestavěná přepěťová ochranamá 3 stupně ochrany, které působí ve správném pořadí při úderu blesku nebo jiných zdrojích přepětí, ať už vysokého nebo nízkého. Při běžném provozu nejsou obvody videosignálu galvanicky spojeny se zemí, což omezuje škodlivé zemní smyčky a rušení signálu HD
Chránič snižuje elektrický náboj ve svých obvodech již v počáteční fázi výskytu přepětí; tím oddaluje vznik destruktivního napětí na vstupních obvodech kamer a/nebo rekordérů. Aby se náboj přepětí odvedl do země, měl by být žlutozelený vodič co nejkratší cestou spojen se zemí. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována samostatným obvodem odděleným speciálním odporem. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
Vestavěná přepěťová ochranamá 3 stupně ochrany, které působí ve správném pořadí při úderu blesku nebo jiných zdrojích přepětí, ať už vysokého nebo nízkého. Při běžném provozu nejsou obvody videosignálu galvanicky spojeny se zemí, což omezuje škodlivé zemní smyčky a rušení signálu HD
Chránič snižuje elektrický náboj ve svých obvodech již v počáteční fázi výskytu přepětí; tím oddaluje vznik destruktivního napětí na vstupních obvodech kamer a/nebo rekordérů. Aby se náboj přepětí odvedl do země, měl by být žlutozelený vodič co nejkratší cestou spojen se zemí. Přepětí vznikající uvnitř kabelů a sekundární přepětí jsou eliminována samostatným obvodem odděleným speciálním odporem. To vede k vysoké odolnosti zařízení proti vícenásobným impulsům (paralyzérům) a zajišťuje správný sled činnosti jednotlivých ochranných stupňů.
Nízká kapacita obvodu (7 ~ 9pF) má minimální vliv na přenos signálů v rozsahu 0 ~ 100 MHz, což je pro komplexní signály AHD, HD-CVI a HD-TVI velmi důležité, protože nezpůsobuje vysoký útlum.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
HDT-1F-PRO lze použít v jednokanálových aplikacích ve spojení s chráničem řady EXTREME HDO-1F-EXT a ve vícekanálových aplikacích ve spojení s panely řady FKO a LHD. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Zařízení používá značkové konektory BNC, které zajišťují vysokou kvalitu a trvanlivost připojení i v nepříznivých teplotních podmínkách.
HDT-1F-PRO lze použít v jednokanálových aplikacích ve spojení s chráničem řady EXTREME HDO-1F-EXT a ve vícekanálových aplikacích ve spojení s panely řady FKO a LHD. Pro zajištění plné ochrany se doporučuje použít ochranu na 2 koncích signálního kabelu s jejich uzemněním. To zajišťuje rychlejší reakci ochrany a lepší ochranu zařízení CCTV před účinky bleskových výbojů.
Příklad převodu HD signálu na UTP kabel a základní ochrana HD kamery a přijímacího zařízení pomocí dvou zařízení HDT-1F-PRO
Příklad převodu HD signálu na UTP kabel a základní ochrana HD kamery a přijímacího zařízení pomocí HDT-1F-PRO a HDT-1F-EXT
| Technické specifikace | |
| Impedance UTP | 75 Ohmů |
| Impedance pro BNC | 100 Ohm |
| Vstupní konektor (UTP) | Odnímatelné šroubovací pouzdro |
| Výstupní konektor (zařízení) | Únavový kabel s konektorem BNC |
| Frekvenční odezva | 42 MHz |
| Tlumení | 0.4dB |
| Přepěťová ochrana | 3 - Mezera zapalování, víčko plynu, transil< |
| Ochrana vedení proti zemi | Plynový jistič: 90V, 2x10kA @ 8/20uS |
| Ochrana mezi linkami | Ochranný můstek: 6V, 100A @ 8/20uS |
| Maximální úroveň přepětí | 4kV |
| Kapacita ochranného obvodu | 7~9pF |
| Přenosový rozsah AHD (max.) | 720p: 320m |
| Přenosový rozsah HD-CVI (max.) | 720p: 450m |
| Přenosový rozsah HD-TVI (max.) | 960p: 250m 1080p - 250m |
| Provozní teplota | -40˚C až +60˚C |
| Rozměry | 82 mm x 24 mm x 31 mm (bez kabelu) |
* přenosová vzdálenost závisí na kvalitě kabelu
Doplňkové parametry
| Kategorie: | Svodiče přepětí, chrániče |
|---|---|
| Hmotnost: | 0.3 kg |
