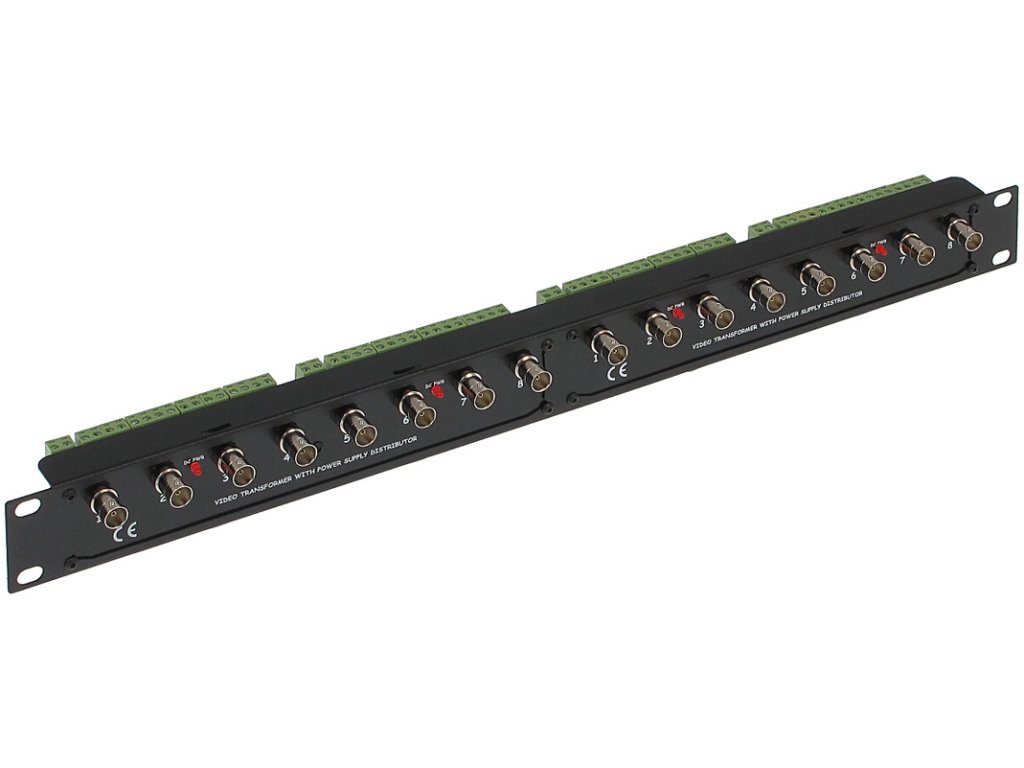

VIDEO TRANSFORMÁTOR TR-16H/DC/R19
Kód: 8749
Detailní popis produktu
VIDEO TRANSFORMÁTOR TR-16H/DC/R19
Účel
TR-16H/DC/R19 je určen pro přenos videa a napájení po kroucené dvojlince (UTP, FTP). Zařízení vyrovnává impedanci koaxiálního kabelu 75Ω s impedancí vyváženého kabelu, čímž zajišťuje přenos videosignálu až na vzdálenost 400 m @ PAL (kroucená dvojlinka kategorie 5) a eliminuje asymetrické rušení. Pro přenos videosignálu se používá jeden pár krouceného kabelu, další tři páry slouží k přenosu napájecího napětí.
Jednotka se skládá ze 4 nezávislých napájecích modulů (viz schéma níže), což umožňuje různé konfigurace. Přenos stejnosměrného napájení 12V je možný pomocí TR-1M/70 a TR-1PV/70. Část výstupů lze napájet také 12V, zbytek např. 40V, což umožňuje přenos napájení na větší vzdálenosti (aplikace s TRN-1/400, ZK-40/6 nebo ZK-40/16).
Technické specifikace
| Standardní: | AHD - 8Mpx 4K UHD, |
| HD-CVI - 8Mpx 4K UHD, | |
| HD-TVI - 8Mpx 4K UHD, | |
| CVBS - PAL, NTSC | |
| Vstupní proud: | 4 x max. 10A |
| Maximální napájecí napětí: | max. 40V / 28V AC |
| Maximální výstupní proud jednoho výstupu: | 2.5A |
| Typ zařízení: | Pasivní |
| Počet kanálů: | 16Video + DC |
| 75Ω I/O napětí (CVBS): | 1Vpp |
| Videopřenos: | 250m @ 720p - UTP cat 5e |
| 400m @ CVBS - PAL / NTSC - UTP cat. 5e | |
| Tlumení: | 4.43MHz @ 0,09dB |
| 11MHz @ 0,42dB | |
| 21MHz @ 1,04dB | |
| 38MHz @ 0,85dB | |
| 42MHz @ 1,00dB | |
| 67.5MHz @ 0,87dB | |
| Symetrická impedance konektoru: | 100Ω |
| Typ konektoru: | Video - 16 x zásuvka BNC |
| DC - Kabelové svorky | |
| Symetrický typ konektoru: | Kabelové svorky |
| Typ bydlení: | 19" RACK, 1U |
| Přípustná relativní vlhkost: | < 95% |
| Provozní teplota: | -10°C ... 55°C |
| Rozsah výkonu: | Napájení 12V DC |
| 353 m při 50 mA | |
| 235 m při 75 mA | |
| 176 m při 100 mA | |
| 141 m při 125 mA | |
| 117 m při 150 mA | |
| 88 m při 200 mA | |
| 70 m při 250 mA | |
| 58 m při 300 mA | |
| 50 m při 350 mA | |
| 44 m při 400 mA | |
| 39 m při 450 mA | |
| 35 m při 500 mA | |
| 29 m při 600 mA | |
| 25 m při 700 mA | |
| 22 m při 800 mA | |
| 19 m při 900 mA | |
| 17 m při 1000 mA | |
| Hmotnost: | 0.56 kg |
| Rozměry: | 483 x 44 x 53 mm |
| Záruka: | 3 roky |
Doplňkové parametry
| Kategorie: | Video transformátory |
|---|---|
| Hmotnost: | 0.01 kg |
