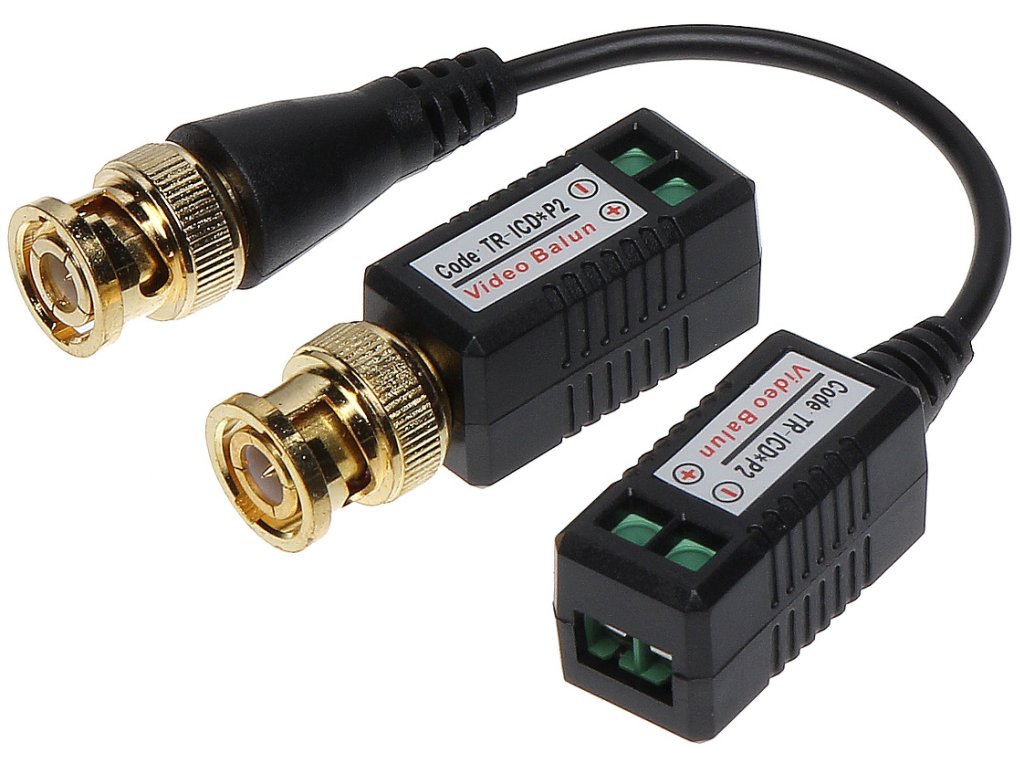

VIDEO TRANSFORMÁTOR TR-1CD*P2

VIDEO TRANSFORMÁTOR TR-1CD*P2

Klíčové vlastnosti

• Standardní:
• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL, NTSC

• Typ koaxiálního konektoru:
• 1 x BNC - konektor na kabelu 0,09 m
• 1 x BNC - přímý konektor

Účel

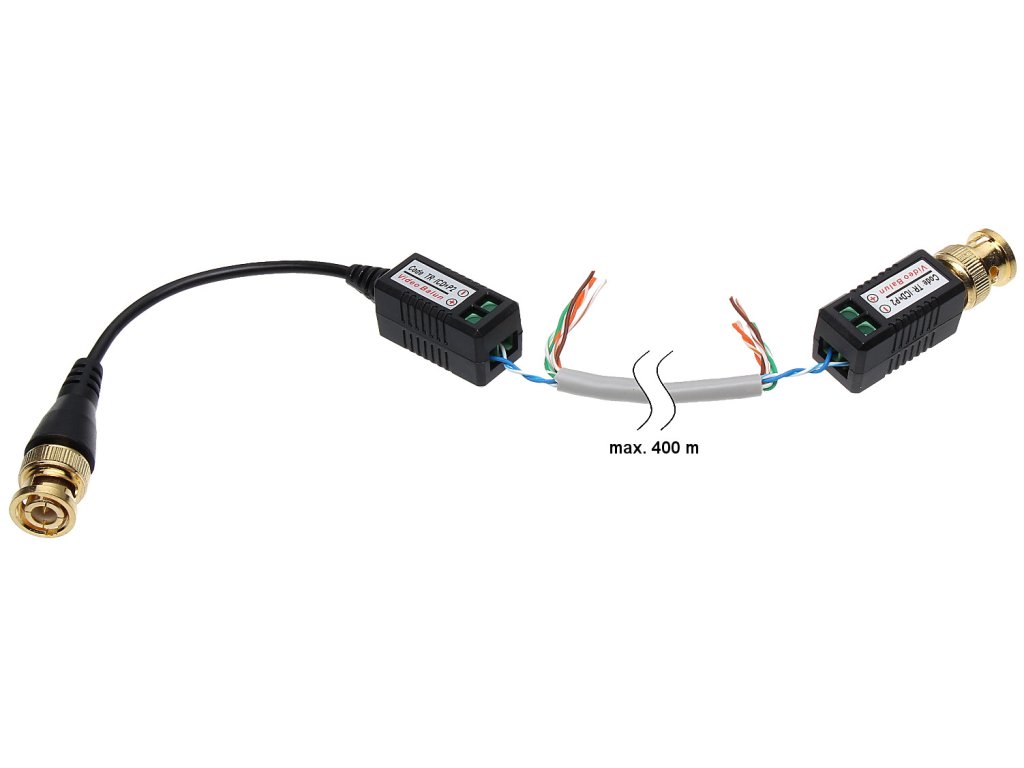

TR-1CD*P2 je určen pro přenos videosignálu po kroucené dvojlince. Zařízení přizpůsobuje impedanci koaxiálního kabelu 75Ω impedanci symetrického kabelu, čímž zajišťuje přenos videosignálu až na vzdálenost 400 m (kabel CAT5) a eliminuje asymetrické rušení.

Technické specifikace

• V balení : 2 ks. Uvedená cena za balení
• Typ zařízení a: Pasivní
• Počet kanálů : 1
• 75Ω Napětí I/O (CVBS) : 1 Vpp
• CMRR (dB @ 5MHz) : 50 dB
• Impedance koaxiálního konektoru : 75 Ω
• Symetrická impedance konektoru o: 100 Ω
• Symetrický typ konektoru : Kabelové svorky
• Provozní teplota : -10 °C ... 55 °C
• Přípustná relativní vlhkost : < 95 %
• Hmotnost : 0,021 kg
• Rozměry : 16 x 15 x 46 mm
• Záruka : 2 roky

Standardní

• AHD - 5 Mpx
• HD-CVI - 8 Mpx 4K UHD
• HD-TVI - 8 Mpx 4K UHD
• CVBS - PAL, NTSC

Rozsah videa

• 250 m @ 720p - UTP cat 5e
• 150 m @ 1080p - UTP Cat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP cat. 5e

Tlumení

• 4.43 MHz @ 0,24 dB
• 11 MHz @ 0,46 dB
• 21 MHz @ 1,03 dB
• 38 MHz @ 0,89 dB
• 42 MHz @ 0,89 dB
• 67.5 MHz @ 1,32 dB
• Uvedený útlum platí pro dvě zařízení připojená k sobě

Typ koaxiálního konektoru

• 1 x BNC - konektor na kabelu 0,09 m
• 1 x BNC - přímý konektor
