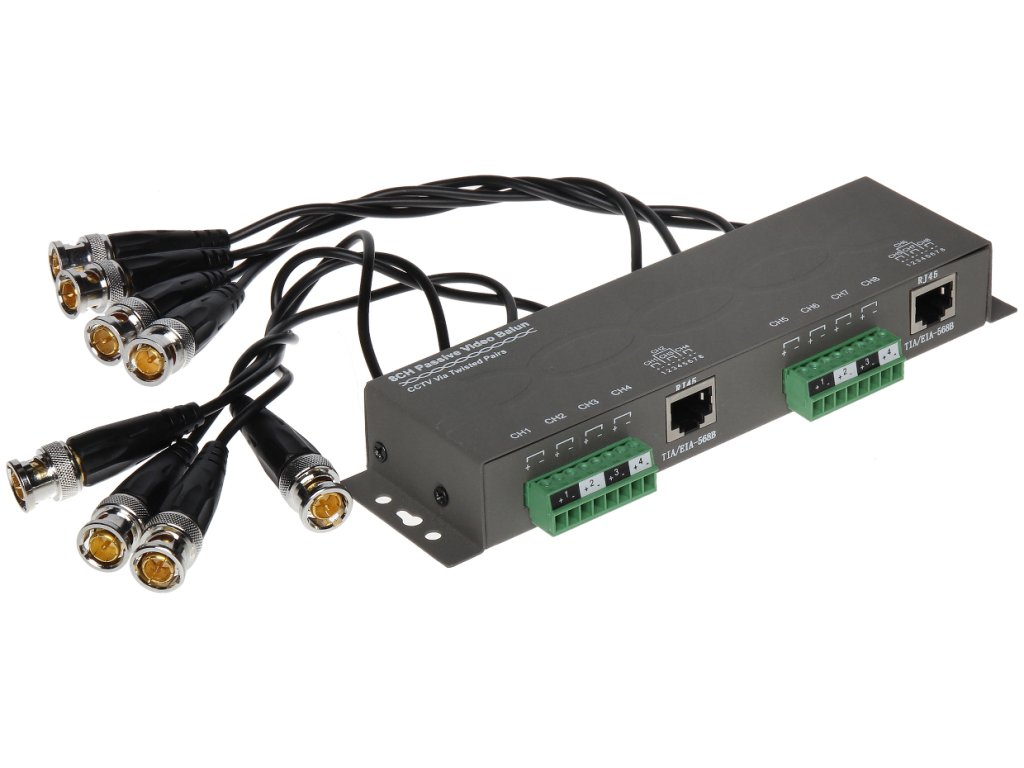

VIDEO TRANSFORMÁTOR TR-8M

VIDEO TRANSFORMÁTOR TR-8M

Klíčové vlastnosti

• Standardní:
• AHD - 5 Mpx,
• HD-CVI - 8 Mpx 4K UHD,
• HD-TVI - 5 Mpx,
• CVBS - PAL, NTSC
• Typ zařízení: Pasivní
• Počet kanálů: 8 ks. Video
• Rozsah videa:
• 250 m @ 720p - UTP cat 5e
• 150 m @ 1080p - UTP Cat. 5e
• 400 m @ CVBS - UTP cat 5e
• Tlumení:
• 4.43 MHz @ 0,42 dB
• 11 MHz @ 0,64 dB
• 21 MHz @ 0,91 dB
• 38 MHz @ 1,41 dB
• 42 MHz @ 1,53 dB
• 67.5 MHz @ 2,22 dB
• Uvedený útlum platí pro dvě zařízení připojená k sobě
• 75Ω I/O napětí (CVBS): 1 Vpp
• Vstupní separace: > -50 dB
• CMRR (dB @ 5MHz): 60 dB
• Impedance koaxiálního konektoru: 75 Ω
• Symetrická impedance konektoru: 100 Ω

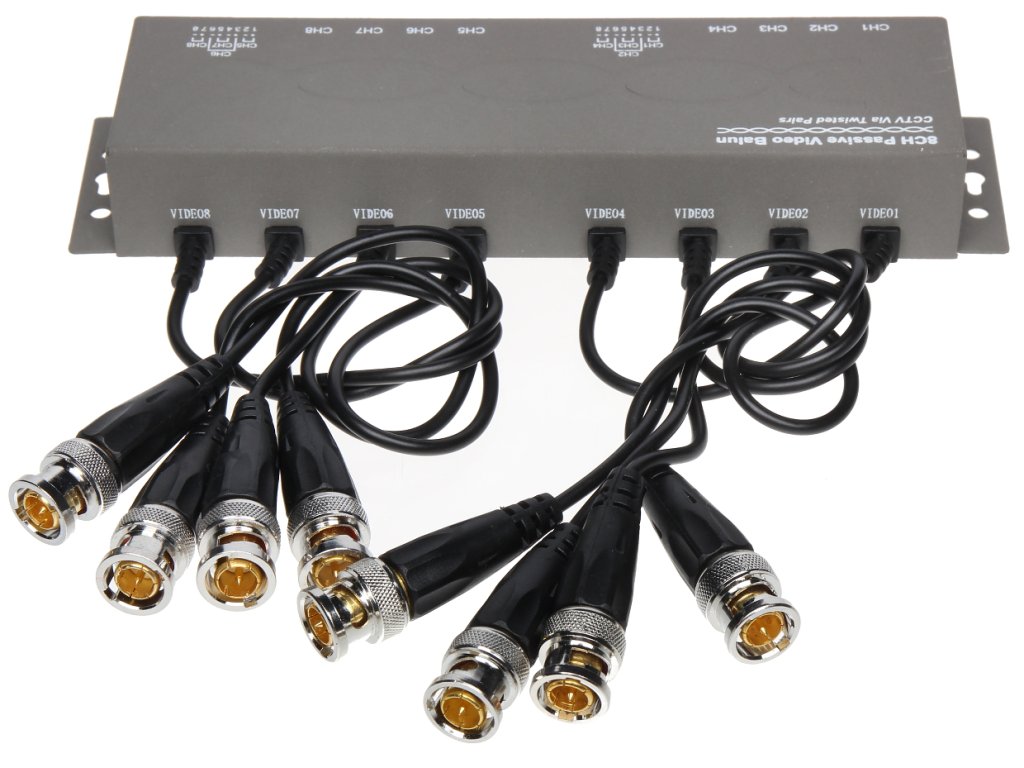

• Typ koaxiálního konektoru: 8 x zástrčka BNC na kabelu

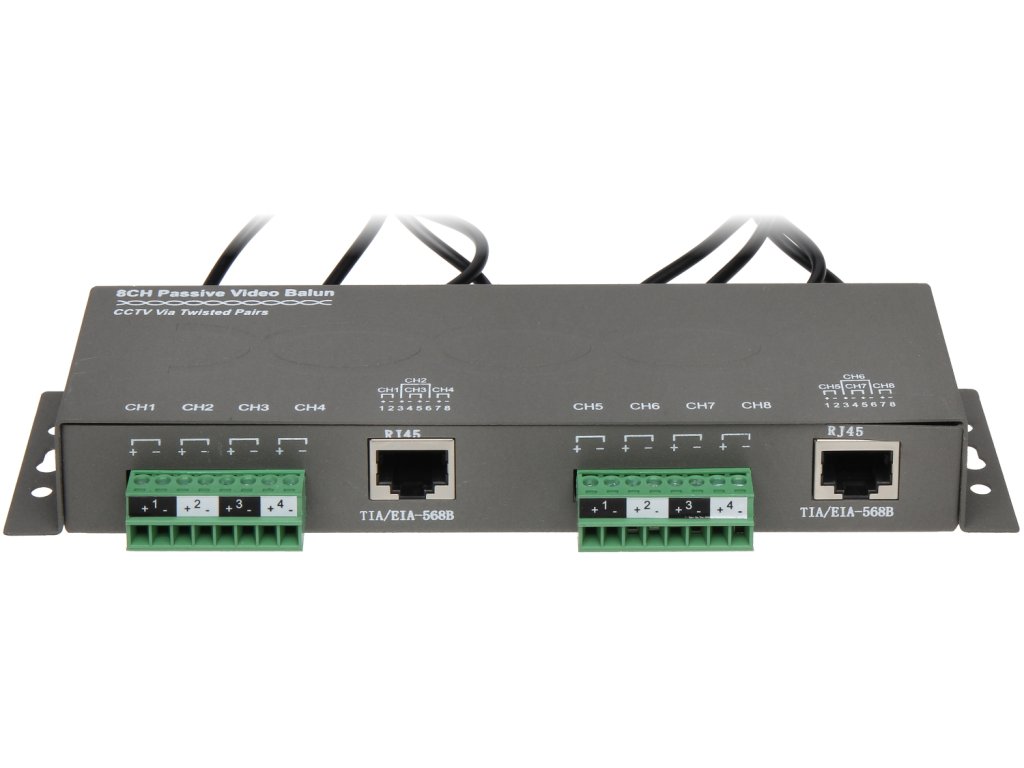

• Symetrický typ konektoru: Kabelové svorky / 2 x RJ-45 (8-pin, 4 páry) Zásuvka
• Provozní teplota: -10 °C ... 70 °C
• Přípustná relativní vlhkost: < 95 %
• Hmotnost: 0,32 kg
• Rozměry: 185 x 58 x 25 mm
• Záruka: 2 roky

Účel

TR-8M je určen pro přenos videosignálu po kroucené dvojlince. Zařízení přizpůsobuje impedanci koaxiálního kabelu 75Ω impedanci symetrického kabelu, čímž zajišťuje přenos videosignálu až na vzdálenost 400 m (kabel CAT5) a eliminuje asymetrické rušení.

Popis

Zkontrolujte, zda jsou svorky (+) a (-) správně připojeny. Celá jednotka je uzavřena v kovovém krytu.
