Účel

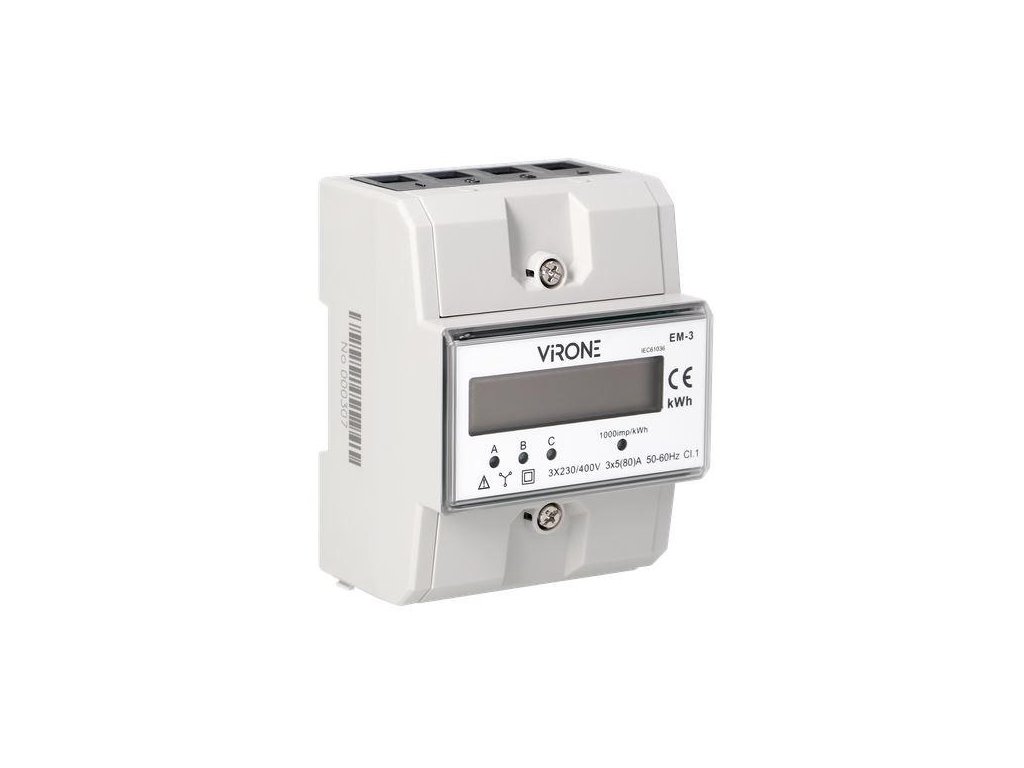

Počítadlo VIRONE EM-3 s integrovaným LCD displejem se používá k měření a monitorování spotřeby elektrické energie v třífázové síti v komerčních a průmyslových aplikacích. Naměřená spotřeba energie se zobrazuje v kWh .

Indikátor lze snadno namontovat w elektrické skříně nebo připojení k externímu zdroji napájení . Měření energie po dlouhou dobu bez nutnosti kalibrace. Má vnitřní připojení pro měření proudu a napětí.

Zásady práce: Napětí a proud jsou vzorkovány z příslušných obvodů a převedeny na signál, který je přiváděn do integrovaného obvodu. Čítač má pulzní výstup pro testování s šířkou pulzu 90 ms.

• Jmenovité napětí: 230V / 50Hz
• Přesnost: třída 1
• Počet číslic na displeji: 6+2
• Normy: Směrnice EN50470-1/3, IEC62053-11, IEC62053-21
• Základní proud: 5A
• Maximální průměr kabelu: 35 mm2
• Maximální proud: 80A
• Minimální proud: 0,25A

• Typ 3-fázový
• Napájecí napětí: 3x230V / 400V
• Aktuální intenzita 0,25-5(80)A
• Rozběhový proud 0,02A
• Aktuální min 0,25A
• Základní proud 5A
• Maximální proud 80A
• Třída přesnosti 1
• Přesnost: 0,1 kWh
• Frekvence provozu: 50Hz
• Počet impulsů/1kWh: 800 imp/kWh
• Zobrazení LCD 6+2 = 999999,99 kWh
• Spotřeba energie: ≤8VA ≤0,4W
• Provozní teplota -25~+55°C
• Pulzní signalizace červené světlo
• Vlhkost: Maximální počet: 75%
• Pulzní výstup: ano
• Šířka impulzu: 90 ms
• Rozsah výstupního impulzního napětí: 12-27 VDC
• Impulsní výstupní proud: ≤ 27 mA
• Vícetarifní: ne
• Počet modulů: 4,3
• Materiál:  PBT / PC
• Stupeň ochrany IP: IP51

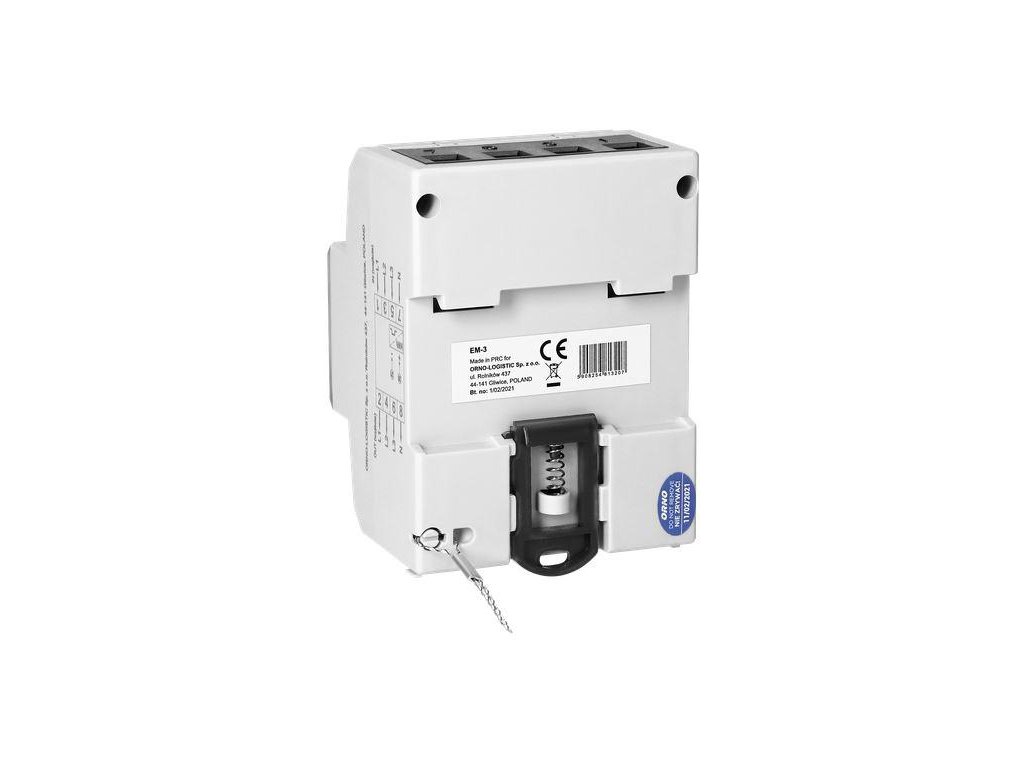

• Montáž:  Pro lištu DIN TH-35
• Maximální průřez připojovacích kabelů 35 mm²
• Podpora paměti:  EEPROM
• Rozměry (š/v/d [mm]): 76 / 100 / 65
