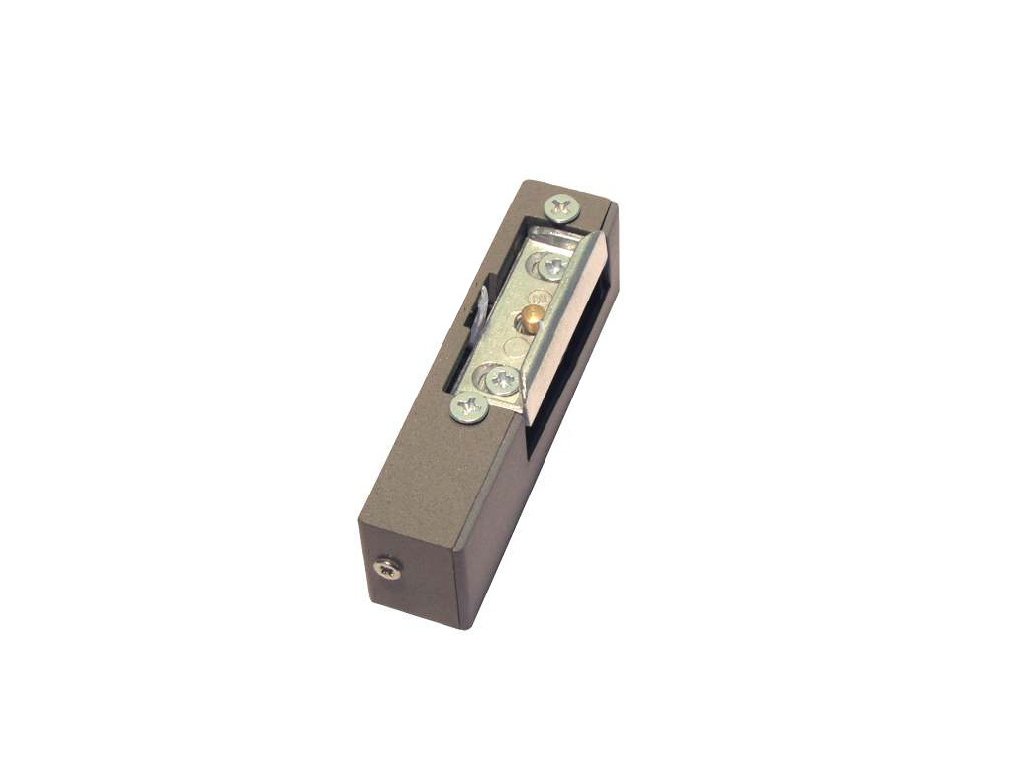

ZÁVĚS ELECTRA R3 S PAMĚTÍ. S BLOKEM. PRAVÁ

ELEKTROMAGNETICKÉ ZACHYCENÍ
ELECTRA R3 RIGHT
SE ZÁMKEM A PAMĚTÍ

POPIS

R3 je určen k dálkovému otevírání dveří a vrat, a to jak levých, tak pravých (pokud to konstrukce zámku umožňuje) a dvoukřídlých dveří. Elektromagnetická západka R3 je určena pro dveře a vrata z kovových profilů, pro spolupráci se západkou a závorou nebo západkovým zámkem. Je určen pro aplikace, kde je možné vyrobit zásuvku o rozměrech 23x29x91 mm. Úderník pracuje s tichým bzučením.

Zmenšení úderníku na dané rozměry je dosaženo použitím pákového systému, takže se úderníky vejdou do většiny dveřních zárubní.

Verze závěsu: pravostranný se zámkem a pamětí.

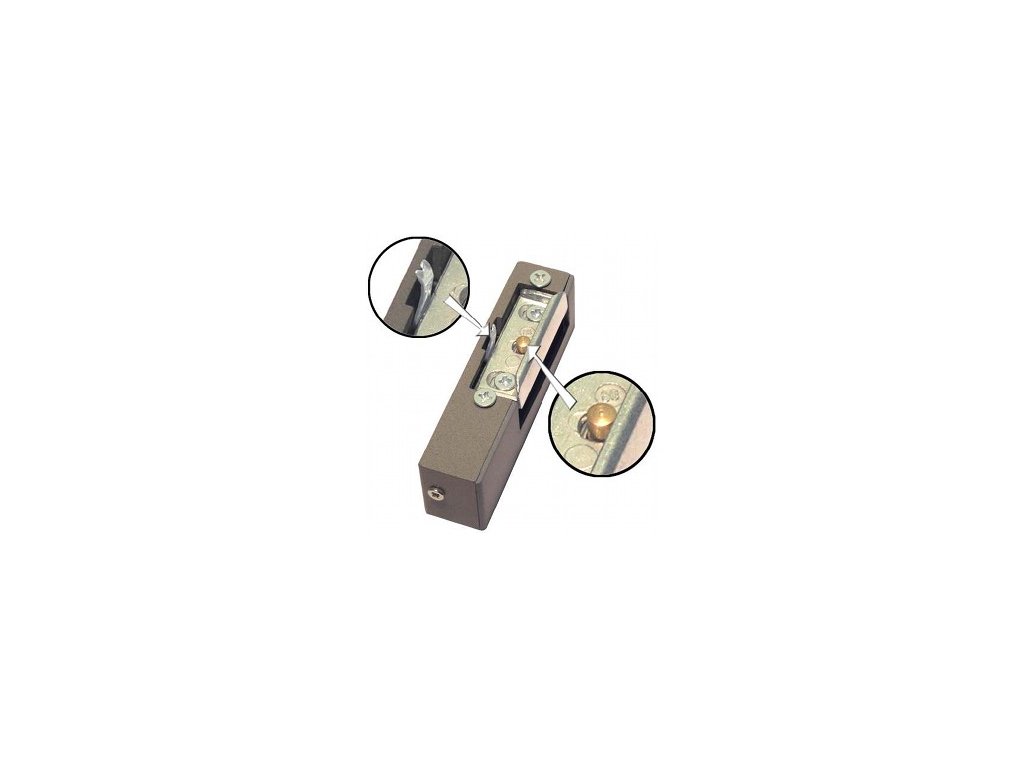

Se zámkem - provoz jako v základním provedení s dodatečnou funkcí zámku zámku - pohybem páčky zámku lze dveře trvale otevřít bez elektrického impulzu. Po vrácení zajišťovací páky do původní polohy funguje úderník stejně jako v základním provedení.

Tuto verzi lze použít v prostorách, kde je vyžadováno dočasné odemknutí dveří, např. v kancelářích, provozovnách služeb během pracovní doby (veřejné prostory). Po skončení pracovní doby je možné útočníka zamknout a kontrolovat přístup pomocí interkomu.

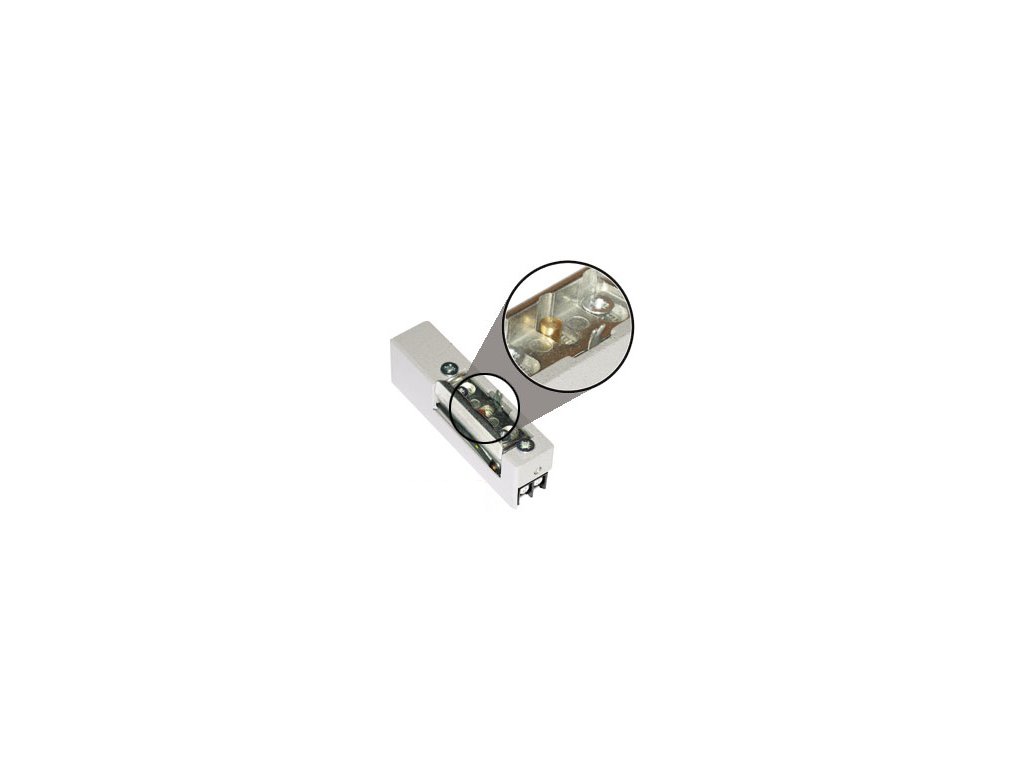

S pamětí - paměťová funkce umožňuje otevření dveří bez použití klíče. Když je stisknutím tlačítka na unifonu vydán elektrický impuls, západka si jej "zapamatuje", tj. dokud nejsou dveře otevřeny, odemkne západku. Při zavírání dvířek se paměť "vymaže" a úderník se vrátí do původního stavu.

Tuto funkci můžeme použít, když:

• chcete opustit místnost bez použití klíče nebo kliky,
• když je třeba překonat několik dveří, můžeme je všechny odemknout jedním krátkým impulsem,
• proces vstupu se protahuje.

Pokud se dveře neotevřou, zůstane západka po celou dobu v odemčeném stavu - tedy i dveře.

Elektromagnetické otevírání dveří lze použít u všech typů vstupních dveří. Je vyroben z korozivzdorných materiálů, takže jej lze instalovat i venku, je však třeba jej chránit před zaplavením, povětrnostními podmínkami a nátěrem.

TECHNICKÁ SPECIFIKACE

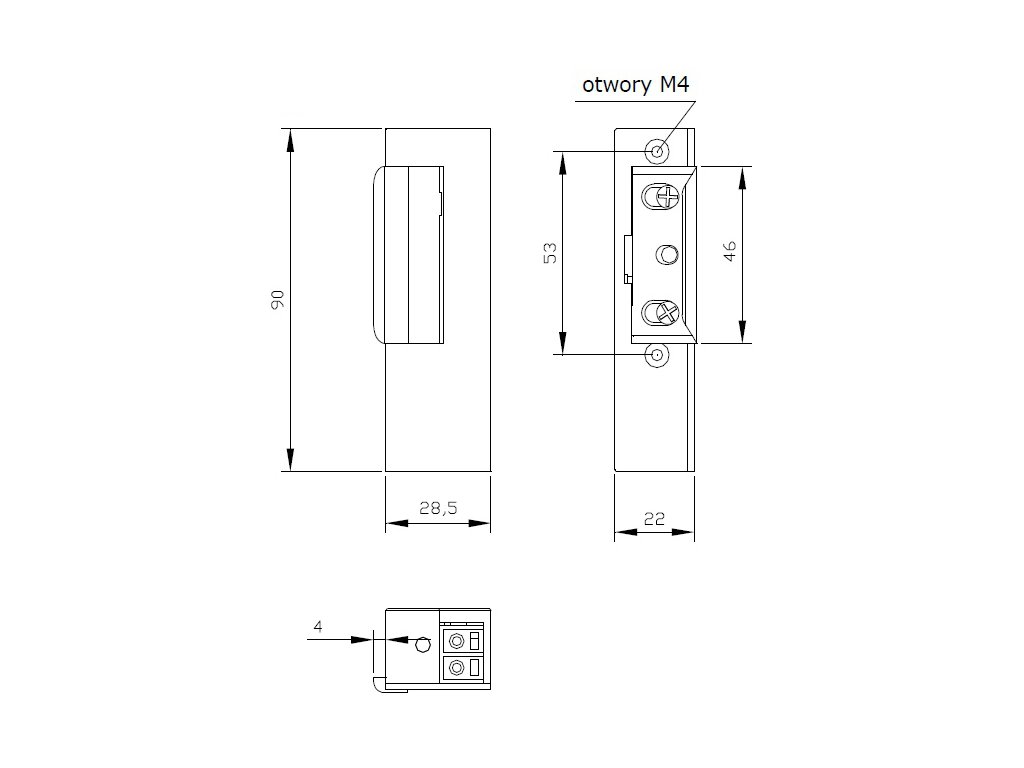

• Vnější rozměry pouzdra : 22 x 28 x 90 mm
• Hromadné : 0,20 kg
• Maximální hmotnost útočníka se značkou 0,40 kg
• Přípustný tlak na dveře při uvolnění zámku : 30N (3 kG)
• Přípustné zatížení dveří působící na závoru : 3000 N (300 kG)
• Jmenovité napětí U : 10 ± 2V
• Intenzita I : AC 270-420mA DC 420-650mA
• Přípustná doba nepřetržitého provozu : 30 min.
• Zapadka nastavitelný v rozmezí 3 mm pro nastavení vůle

* umožňuje použití zvonkového transformátoru

Určení levých/pravých dveří:

Dveře se určují podle toho, z jaké strany jsou vidět panty!
